Как сделать балку перекрытия из досок?

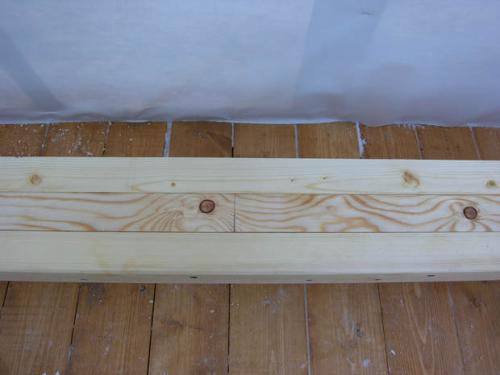

Балка из двух досок на ребро

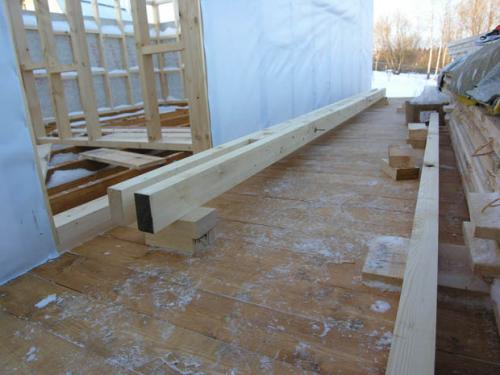

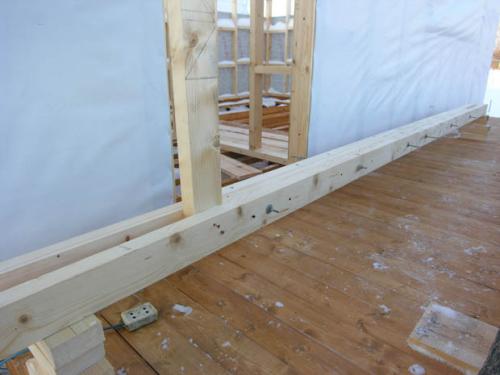

Балка из двух досок на ребро

Перекрытие из дерева

Перекрытие — это ограждающая конструкция между этажами. Железобетонное перекрытие хорошо всем известно, достаточно поднять голову и посмотреть на потолок наших квартир. Удешевить стоимость железобетонного перекрытия в условиях самодеятельного строительства не удастся. В данной главе будем рассматривать перекрытие из дерева.

Перекрытие выполняется по несущим деревянных балкам. Ширина и высота несущих балок зависит от длины перекрываемого пролета, расстояния между балками и толщины досок пола. Для стандартного пролета в 6 м применяют балки 10×15(h) см с шагом 1 м. Обычно балки устанавливают двумя способами: с заделкой или врубкой концов в стены и на кирпичных столбиках.

Для примера рассмотрим устройство перекрытия в кирпичном доме. Брус 10×15 см устанавливаем одновременно с кирпичной кладкой стен с шагом 1 м при толщине досок пола 50 мм, шагом 0,8 м при толщине 40 мм, шагом 0,5 м при толщине 25 мм. Для придания большей жесткости брус ставится на ребро, то есть 15 см — это высота балки. Балки перекрытия устанавливают по одному уровню по площади всего дома.

При правильно выполненной рекомендации по устройству цоколя это нетрудно сделать. Нужно разложить балки по гидроизоляции цоколя. Положить на них сверху длинную ровную доску и проверить уровнем ее горизонтальность. При необходимости концы балок приподнимают до достижения ими горизонтальности. Под концы балок подкладывают раствор или кирпич в зависимости от высоты подъема балки. Деревянные щепки не подкладывают, они быстро сгнивают.

Концы балок должны быть обернуты рубероидом или толем с пяти сторон, а сама балка обработана антисептиком (битумом, смолой или просто окрашена). После окончательной выверки горизонтальности балок и шага между ними кладут кирпичную стену, концы балок закладываются. Для устойчивости будущего пола под балки выкладывают 2—3 кирпичных столбика. Их устройство понятно из рисунка 1.

Рис. 1. Устройство подбалочных столбиков из кирпича: 1 — гидроизоляция; 2 — кирпичный столбик 250×250 мм; 3 — деревянный брусок; 4 — балка 150×100 мм; 5 — доски пола; 6 — обшивка из теса

Количество столбиков зависит от пролета балки, расстояние между ними не должно превышать 2 м. По низу балок делают подшивку из теса толщиной 25 мм. На подшивку настилают слой пароизоляции из пергамина, причем каждая последующая полоса должна перекрывать предыдущую на 10—12 см. Пароизоляция должна предотвратить прохождение паров из нижнего помещения и помешать насыщению утеплителя водой. Иначе утеплитель насытится парами и зимой превратится в лед, а лед, как известно, не греет.

На пароизоляцию укладывают утеплитель. Утеплитель может быть любой: шлак, опилки, пенопласт, соломенная резка, сухая листва и др. Не допускается в перекрытии использовать минеральную вату, при ходьбе по перекрытию из нее выделяется вредная для здоровья пыль. Не рекомендую засыпать утеплитель в чистом виде, лучше смешать его с цементом и залить в жидком виде. Качество утеплителя по теплопроводности снизится, но это защитит в какой-то мере от грызунов.

Толщина утеплителя выбирается по теплорасчету, в зависимости от вида утеплителя. Марку утеплителя выбирают самую низкую, например, опилкобетон М5. Заливайте утеплитель поверх балки — не ошибетесь. Сверху по балкам настилают чистые полы. В перекрытие между 1-м и 2-м этажами утеплитель можно не класть. В качестве столбиков здесь выступят перегородки, если же перегородок нет, делают чаще шаг балок.

Рис. 2. Дешевое перекрытие на балках, сколоченных из досок: 1 — подшивка; 2 — пароизоляция; 3 — утеплитель; 4 — пол; 5 — сшивная балка; 6 — брусок по всей длине балки 50×50 мм (40×40); 7 — войлок (пакля), смоченный в растворе

Как уменьшить стоимость перекрытия? Балки совершенно необязательно ставить из бруса. Их вполне можно заменить балками, сколоченными из досок. Такие балки сколачивают из двух досок толщиной 3—4 см, но не друг к другу, а с зазором. В середину балок вставляют коротыши, по 3—4 шт. на балку. Коротыши отпиливают от досок такой же толщины или испбльзуют деревянные отходы. По несущей способности такие балки не уступают сплошным. В результате того, что доски раздвинуты, у таких балок момент сопротивления такой же, как и у сплошных.

Подшивку внизу балок тоже не обязательно делать из хорошего теса, вполне можно обойтись горбылем и отходами пиломатериалов (например, после разборки лесов и опалубок). Настилив подшивку, как показано на рис. 2, экономим и гвозди. Подшивку гораздо удобнее стелить и можно не прибивать. Используя такой метод подшивки, все обрезки досок, неизбежно появляющиеся на стройке, уйдут в дело или на изготовление балок, или на черный пол.

Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.
Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Обсуждение вопроса на форуме:

Добавлено: 17.05.2012 21:08

Другие публикации рубрики «Крыши. Кровли.Утепление кровель»

Строим новый дом 6 на 8 метров с ломаной крышей, но нет размеров крыши. Это высота стоек и примерный угол ската. Подскажите, пожалуйста.

Достоинство дома с мансардой состоит в том, что при сравнительно небольших внешних размерах здания дополнительный этаж позволяет значительно увеличить жилую площадь. Чаще всег.

сскажите про кровельный материал «резинол». Сколько стоит, где можно посмотреть, и приобрести?

«Резинол» – это безосновный листовой композиционный полимерный материал, предназначенный для использования в качестве кровельного покрытия. Выпускается различных цветов –.

Можно ли покрасить крышу из ондулина вишневого цвета в коричневый цвет?

В аннотации на кровельный материал «Ондулин» говорится, что при его изготовлении листы окрашиваются пред пропиткой битумом, что делает их цвет устойчивым к ультрафиолетовому и.

Необходимые пояснения к расчетам

• Высота и ширина определяют площадь сечения и механическую прочность балки.
• Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
• Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
  • 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
  • 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
  • 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
• Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
• Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
• Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.

Устройство и монтаж перекрытий по деревянным балкам

В нашей статье мы подробно поговорим об устройстве конструкций из бруса. Разберемся, какие балки и доски лучше выбрать, как правильно спроектировать и закрепить деревянное перекрытие между этажами. Наш обзор окажется особенно полезен тем, кто планирует строительство малоэтажного дома из дерева – коттеджа или дачи из бруса, бревна, панелей.

Устройство перекрытия по деревянным балкам

Такая конструкция разделяет этажи между собой, служит горизонтальной связью для стен дома, выступает в роли основы для укладки пола и монтажа материалов потолочной отделки. Простые типы деревянных межэтажных перекрытий состоят из четырех слоев – балка, накат, утеплитель и пол. Такая конструкция обойдется недорого и лучше всего подойдет для дачных домов. Для жилых загородных коттеджей лучше выбрать вариант чуть посложнее. Устройство такого деревянного перекрытия включает уже 7 слоев:

• наполное покрытие;
• контррейки;
• слой пароизоляции;
• балки;
• утеплитель межу опорными элементами;
• основа потолка из досок;
• потолочная отделка нижнего этажа.

В итоге даже многослойная конструкция будет иметь малый вес. Благодаря сравнительно небольшим затратам денег на покупку балок и досок, а также времени и усилий на их монтаж, такое перекрытие является чуть ли не самым востребованным решением в сфере индивидуального строительства. Особенно когда речь идет о возведении популярных в последнее время каркасных коттеджей и многоэтажных частных домов из бруса. Последний вариант мы и рассмотрим подробнее, уделив особое внимание пиломатериалам из сибирской лиственницы. Попробуем разобраться, насколько такой выбор оправдан.

Материалы для межэтажных перекрытий

Балочная конструкция изготавливается из погонажных пиломатериалов, чаще всего бруса с сечением 100х150 и 150х200 мм. Балка из бревен – явление устаревшее, такое деревянное перекрытие подойдет только для чердачных неэксплуатируемых помещений.

Для изготовления балок используют хвойные и лиственные породы. Стоит покупать только сухой лес – ровные пиломатериалы без коры и дефектов. Если вы хотите сделать долговечное межэтажное перекрытие в помещении шириной 4,5-5 метров, рекомендуем выбрать сибирскую лиственницу. Это рекордно прочная древесина, которая способна выдерживать огромные нагрузки, не теряет своих эксплуатационных преимуществ с годами. Балочные конструкции из лиственницы не боятся агрессивного воздействия, в том числе и биологического – грибков, жуков-короедов и гнилостных бактерий. Специалисты подтвердят, что это существенный плюс, поскольку для балок особую опасность представляет черная плесень, которая интенсивно размножается в межэтажных полостях и стенах деревянных домов.

Лиственница – отличный выбор и для напольного покрытия. Для устройства монолитного и прочного перекрытия из деревянных балок лучше всего подойдет обрезная доска шириной 100-150 мм и толщиной не меньше дюйма. Такой износоустойчивый настил прослужит десятилетиями.

Способ монтажа деревянных балок перекрытия

Стоит сразу уточнить, что данная статья не является универсальным руководством по установке деревянного перекрытия на балках своими руками. Мы лишь вкратце опишем технологию монтажа и расскажем, как крепить опорные элементы правильно. Параметры перекрытия должен рассчитывать исключительно профессиональный проектировщик – индивидуально для каждого конкретного дома. Только так вы сможете создать конструкцию, которая выдержит требуемую нагрузку.

Опорные элементы устанавливаются только на несущие и достаточно прочные конструкции: крепить балку нужно так, чтобы перекрытие опиралось как на наружные стены, так и на внутренние (для некоторых домов только на наружные). Важное условие профессионального монтажа и безопасной эксплуатации – соблюдение правильного интервала при укладке. Устройство межэтажного перекрытия для деревянного дома средних размеров подразумевает установку балок на расстоянии не менее 600-800 мм. Чем больше помещение и длиннее опорный элемент, тем меньше расстояние межу его осями. Для деревянных домов с прямоугольными пролетами используют поперечное крепление балок – укладку проводят вдоль самой короткой стороны здания.

В завершение стоит сказать, что такая технология оправдывает себя в 9 из 10 случаев, если учитывать, что деревянные балки перекрытия уступают по некоторым характеристикам металлическим и железобетонным, а межэтажные конструкции из них обладают определенными ограничениями.

Чтобы вам было легче определиться с выбором метода монтажа, вкратце перечислим ограничения и недостатки балочной конструкции:

• допустимая максимальная длина деревянной балки без монтажа дополнительных опор – 4500 мм (отличается для некоторых типов изделий);
• допустимая ширина пролета для межэтажных перекрытий – 5000 мм, для чердачного помещения – 6000 (если это неэксплуатируемый чердак);
• древесина должна выдерживать нагрузку более 200 кг/м² (включая собственный вес);
• допустимый прогиб составляет 1/250 длины для цокольных и межэтажных пролетов (1/200 для чердачных);
• такой материал обладает меньшей механической прочностью (по сравнению с металлом и железобетоном);
• относительно высокая пожароопасность (некоторым видам дерева требуется дополнительная антипиреновая обработка);
• необходима защита от воздействия грибков, плесени или насекомых-древоточцев (сибирской лиственнице антисептическая обработка не нужна);
• высокие требования к качеству сушки леса (под воздействием влажности, критических нагрузок и перепадов температуры происходит деформация сырой древесины);
• зыбкость – если балки имеют недостаточное сечение или монтаж перекрытия проводится с нарушением технологии, могут возникнуть колебания от переменных нагрузок.

Большинство перечисленных недостатков легко компенсировать, правильно подобрав материалы и разработав индивидуальный проект строительства деревянного дома.

По поводу сибирской лиственницы вас всегда готов проконсультировать наш менеджер. Свяжитесь с ним по указанному телефону, чтобы вместе подобрать оптимальное решение.

Устройство перекрытия по деревянным балкам своими руками

В загородном доме деревянное перекрытие устраивается между жилыми этажами, чердачное перекрытие, перекрытие между подвалом и жилым этажом. Своими руками возможно сделать деревянное перекрытие по деревянным балкам каркасной конструкции. Устройство перекрытия по деревянным балкам в доме можно выполнить несколькими способами.

Можно сделать своими руками перекрытие с открытыми деревянными балками. Можно устроить деревянное перекрытие по балкам с изоляцией по подшивке. Можно сделать деревянное перекрытие по балкам с подшивкой и изоляцией по накату. Первый способ проще всего сделать своими руками, третий способ обеспечивает прочное перекрытие с хорошей звукоизоляцией.

В статье рассказывается об устройстве деревянных балок и перекрытий в бревенчатых, брусовых, щитовых и кирпичных домах. Работы по устройству деревянных перекрытий можно производить при любой температуре: зимой и летом.

Для деревянного перекрытия используют балки, лаги из сухой древесины хвойных пород без сильных трещин, без остатков коры, без следов повреждения насекомыми, с минимальным количеством следов спила сучков. Очищенная от коры древесина или готовая деревянная балка высыхают за три месяца сушки в открытом виде в проветриваемом помещении. Сырая древесина не используется в строительстве для лаг и балок, т.к. по мере высыхания она может трескаться и гнуться.

Деревянные балки крепятся на стены, они опираются на стены только концами. Сквозная балка в доме-пятистенке либо не опирается на внутреннюю стену, либо, что чаще, устанавливают две независимые балки.

Балки перекрытия деревянные: размеры, расчет

Расчет балок деревянного перекрытия необходим для правильного распределения нагрузки между стенами дома. Расчет балок дает нам необходимый размер балок, при котором они выдержат стандартную нагрузку.

Деревянные балки укладывают параллельно на одинаковом расстоянии друг от друга. Из-за конструктивных особенностей дома в каком-то месте балки могут быть установлены неравномерно (из-за печной трубы, лестницы и др.).

Расстояние между балками зависит от размера балок. Обычно в деревянном рубленном или брусовом доме и в кирпичном доме балки устанавливают через 1000-1500 мм. В каркасно-щитовых домах применяют более тонкие балки и устанавливают их на расстоянии 500-1000 мм. Если по конструктивным особенностям в каком-то месте расстояние между балками получается больше расчетного, необходимо установить дополнительную балку, даже если рядом устанавливаются две балки слишком близко друг к другу.

Также при устройстве лестничного проема или выхода печной трубы на крышу бывает не на что в данном месте опереть балки, для этого устанавливают дополнительный деревянный ригель, на который опирают балки. В зависимости от вида соединения ригеля и балки они могут быть на одном уровне или на разных уровнях.

Если ригель будет установлен ниже балки, то высоты помещения должно хватать, чтобы он не казался установленным слишком низко, чтобы не мешал, чтобы вписывался в интерьер, т.к. потолок будет крепиться на уровне балок, ригель будет виден (в интерьере ригель или декорируют, что несложно сделать своими руками, или оставляют открытым). Все это необходимо учесть на этапе расчета деревянных балок перекрытия.

Балка будет крепкой, негнущейся, а деревянное перекрытие надежным, если соблюдены следующие пропорции деревянных балок:

• толщина (высота) балки составляет на менее 1/24 ее длины;
• ширина балки межэтажного перекрытия составляет на менее 1/2 ее толщины;
• ширина балки чердачного перекрытия составляет на менее 1/3 ее толщины.

Это лишь примерное соотношение размеров балок позволяет на глаз оценить пригодность материала для устройства деревянного перекрытия в доме своими руками.

При расчете деревянных балок перекрытия в доме между жилыми этажами, перекрытия, отделяющего от подвала, и чердачного перекрытия считают нагрузку равной 400 кг/м 2 . Это стандартная нагрузка для расчета перекрытий, которая учитывает вес мебели, людей, влияние ветра, вес снега на крыше, собственный вес перекрытия (таблицу веса стандартных перекрытий см. здесь) и др. Нагрузку от веса деревянного перекрытия полагают 200-300 кг/м 2 , а динамическую нагрузку – равной 100-200 кг/м 2 . В расчете балок деревянного перекрытия применяют среднее значение суммарной нагрузки – 400 кг/м 2 .

Не снижайте расчетную нагрузку и не уменьшайте размер деревянных балок, даже если в доме проживает всего один человек.

Таблица 1. Балки перекрытия деревянные: размеры, расчет при нагрузке 400 кг/м 2

Если при устройстве перекрытия Вы планируете вырезать в балках крепежные пазы, увеличьте размер балок по сравнению с расчетом. При большом расстоянии между стенами, возможно снизить толщину балок за счет устройства опорных столбов.

Иногда допускается закладывать при расчете нежилого чердачного перекрытия в подсобном помещении, в бытовке, в сарае и т.п. меньшую нагрузку: от 150 до 350. При этом деревянные балки перекрытия могут быть меньшего сечения.

Таблица 2. Балки перекрытия деревянные: размеры, расчет на разные нагрузки
при расстоянии между балками 1000 мм

При возникновении проблем с пиломатериалом, в крайнем случае, деревянную балку можно сделать из двух досок, сохраняя размер балки. При этом доски прибивают друг к другу гвоздями в шахматном порядке и укладывают на ребро.

Также можно в качестве балок устраивать каркас перекрытия из досок, устанавливая их на ребро и в два раза чаще. Т.е. уменьшая размер деревянных балок перекрытия, а именно – ширину, следует уменьшить расстояние между балками. При этом высоту балок рекомендуем сохранить в соответствие с расчетом деревянных балок перекрытия.

Если в доме планируется устраивать печь или камин, то рассчитывайте размещение деревянных балок перекрытия таким образом, чтобы балки располагались на расстоянии не менее 300 мм от дымохода. Ближайшие к дымоходу балки советуем покрыть раствором против возгорания древесины, таким образом, Вы своими руками защитите дом от пожара.

Устройство перекрытия по деревянным балкам своими руками

Деревянные балки перекрытия крепятся концами к стенам. Для мансардного перекрытия балки крепят к последнему венцу бревенчатой или брусовой стены. В стене делается отверстие по размеру балки во всю толщину стены. Балку обкладывают паклей.

Если балка существенно тоньше бревен стены (как бывает у чердачного перекрытия бани или хозблока), то допускается врубать балку не во всю толщину стены, а на 120-150 мм или глубже. Применяют способ врубки сковороднем.

Также можно крепить деревянную балку к стене или к ригелю соединением «ласточкин хвост», усиливая крепеж металлической скобой. Это соединение чаще всего применяют в доме из бруса. В деревянном доме балку к ригелю также крепят трапецевидным соединением, укрепляя соединение хомутами. Два вышеперечисленных соединения позволяют устроить ригель и балку на одном уровне. Самый простой способ прикрепить балку к ригелю своими руками: прибить к ригелю черепные бруски и установить на них балку. Здесь применяют черепные бруски сечением 50×50 мм.

В щитовом доме балки кладут на стену или в стене устраивают гнезда, в которые помещают концы деревянных балок. Гнезда для балок выпиливают строго на одном уровне. Гнездо делают глубиной 150-200 мм и шириной по ширине балки с зазорами между стенами до 10 мм. Деревянные балки укладывают на всю глубину гнезда, соответственно предварительно рассчитывают необходимую длину балок. Балки обрабатывают антисептическим раствором. Концы балок, входящие в гнезда, обкладывают паклей.

Также допускается крепить балку к стене при помощи металлического анкера. Анкер одним концом вставляют в гнездо в стене, другим — крепят шурупами к балке, при этом балка не входит в стену.

В кирпичном доме деревянные балки перекрытия тоже кладут на стену или в стене предварительно устраивают гнезда – место опоры концов балок. Гнезда для балок стараются делать на одном уровне. В кирпичном доме дно всех гнезд окончательно подводят под один уровень бетонным раствором, что несложно сделать своими руками. На высохший бетонный раствор укладывают два слоя рубероида или толя.

Гнездо устраивают шире на 60-100 мм, чем ширина балки, оставляя зазоры между стенами и деревянной балкой по 30-50 мм. Гнездо делают глубиной 200-250 мм, а балку укладывают на длину не менее 150 мм, оставляя зазор до стены около 30-50 мм. Балки покрывают антисептическим раствором. Концы деревянных балок, входящие в гнезда, просмаливают или обмазывают горячим битумом, не трогая торцевой спил. Затем оборачивают двумя слоями рубероида или пергамина, опять оставляя открытым торец балок.

Когда балки уложены в гнезда, гнезда заливают бетонным раствором со щебнем и выравнивают по уровню стены.

Настил наката перекрытия по деревянным балкам

Накат перекрытия образует потолок нижнего этажа. Настил наката можно выполнить своими руками разными способами. Опишем несколько способов устройства деревянного наката.

Обычно к балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Черепные бруски прибивают вдоль боковых сторон балки так, чтобы низ обоих брусков был на уровне низа балки. На черепные бруски поперек балок укладывают деревянный накат – ровные доски толщиной 10-25 мм.

Доски должны плотно прилегать друг к другу, лучше, чтобы они соединялись в четверть. В качестве наката можно использовать готовые деревянные щиты, листы фанеры. Для устройства ровного потолка нижнего этажа снизу к балкам прибивают подшивку, например, гиспокартонные листы или листы фанеры толщиной от 8 мм и длиной по размеру пролета между балками.

Другой способ устройства наката увеличивает высоту потолка нижнего этажа. К деревянной балке прибивают черепные бруски сечением 40×40 мм. На черепные бруски укладывают деревянный накат в направлении поперек балок. Затем вдоль балок между черепными брусками к накату прибивают подшивку – доски толщиной 40 мм, как и черепные бруски. Лучше, чтобы доски были соединены в четверть или в шпунт.

Есть способ устроить накат перекрытия по деревянным балкам из толстого горбыля или бруса толщиной от 60 мм. К балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Поперек балок на черепные бруски укладывают горбыль скругленной стороной вверх или брус.

Черепные бруски и брус (или горбыль) соединяют в четверть, вырезая паз в брусе. Толщину бруса (или горбыля) выбирают таким образом, чтобы низ балки и бруса были на одном уровне и чтобы было крепким соединение бруса с черепным бруском (вырезать паз в брусе можно на 2/3 высоты бруса). Этот брус будет служить одновременно накатом и подшивкой. Обычно такой способ устройства перекрытия называют перекрытием без наката с подшивкой.

Также можно вместо черепных брусков вырезать крепежный паз в балке, но тогда нужно заранее принимать это в расчет при выборе размеров балок.

Иногда для эстетики нижнюю часть балок оставляют открытой, тогда накат укладывают несколько выше, крепя для этого черепные бруски в середине балок, а не на уровне низа балок.

Балки из досок. Какие балки на пролете 4 метра

Популярные материалы

Today’s:

• Как крепить брус к стене из кирпича. Как прикрепить деревянный брус к стене из бетона, кирпича, газоблока, дерева и гипсокартона?
• Как закрутить саморез в кирпич. Как вкрутить саморез в кирпичную стену
• Сколько денег уйдет на строительство дома. Сколько нужно денег, чтобы построить дом?
• Как развести известь для побелки стен в погребе. Как развести известь для побелки
• Крепление стола к стене без ножек. Особенности
• Столешница без ножек. Тип конструкции
• Французское окно вместо балконного блока. Установка французского окна вместо балконного блока

1. Балки из досок. Какие балки на пролете 4 метра
   • Деревянная балка более 6 метров: тонкости
2. Сдвоенные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры
3. Деревянные балки перекрытия 8 метров. Узлы ферм
4. Сращивание досок для балок перекрытия. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.
5. Изготовление балок перекрытия из досок. Выбор балки для межэтажных перекрытий:
6. Видео фальш балка своими руками из паркетной доски

Балки из досок. Какие балки на пролете 4 метра

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров они уже не подходят.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 ( Пользователь FORUMHOUSE)

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы.

Сдвоенные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Деревянные балки перекрытия 8 метров. Узлы ферм

Узлы деревянных ферм – места соединения 2 и более элементов, именно его можно считать слабым местом всей конструкции. При небрежной сборке, некачественном соединении о жесткости конструкции можно забыть.

Соединение отдельных элементов в одно целое может выполняться несколькими способами, рассмотрим простейшую стропильную ферму:

• в коньковом узле стропила соединяются вполдерева и закрепляются болтами. Допускается использование металлических либо деревянных накладок для большей жесткости;

Коньковый и опорный узлы

• для жесткости необходима затяжка, соединяющая оба стропильных бруса. В этом случае в стропилах делается паз по размеру затяжки, и она фиксируется болтами;
• деревянная ферма 6 метров и большей длины (до 12) требует установки дополнительных связей (вертикальных и наклонных брусков) для обеспечения жесткости. Схема соединения будет выглядеть так – в вертикальной связи делаются небольшие пазы, в которые упираются наклонные связи. Дополнительно узел укрепляется металлической пластиной;
• также конструкция фермы крыши из дерева потребует надежного соединения со стеной. Самый простой способ сделать это – просто уложить деревянные брусья на стену и установить стропила в пазы, закрепив болтами.

На схеме – различные варианты стропильных ферм

Обратите внимание! Возможны варианты опорного узла с использованием потолочных балок, в таком случае они будут выполнять еще и роль затяжки. Правда, конструкция узла несколько усложнится.

Конструкции с параллельными поясами создаются, как правило с использованием специальных металлических пластин. Такие пластины для соединения деревянных ферм с одной стороны имеют ряд зубцов, которые надежно фиксируют узел.

Сращивание досок для балок перекрытия. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.
Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Изготовление балок перекрытия из досок. Выбор балки для межэтажных перекрытий:

• Балки перекрытия из бруса . Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

• Балки перекрытия из бревна . Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

• Балки перекрытия из досок . Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Видео фальш балка своими руками из паркетной доски

Как сделать из досок балку. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

Популярные материалы

Today’s:

• Газовый конвектор на баллонном газе. Из чего состоит и как работает газовый конвектор

1. Как сделать из досок балку. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.
2. Деревянные балки перекрытия 7 метров. Деревянные балки перекрытия — размеры и нагрузки
3. Сращивание досок для балок перекрытия. Сращивание и усиление
4. Спаренные балки из доски. Типы и виды деревянных перекрытий
   • Подвальное
   • Чердачное
   • Междуэтажное
5. Деревянные балки перекрытия 8 метров. Особенности выбора материала
6. Видео балки перекрытия своими руками (сдвоенные,усиленные)Beems of the overlapping

Как сделать из досок балку. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.
Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Деревянные балки перекрытия 7 метров. Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Сращивание досок для балок перекрытия. Сращивание и усиление

Как нарастить деревянную балку перекрытия, если приобретенный вами брус имеет длину меньше необходимого пролета?

Первое и основное: при любом способе сращивания полученная балка будет иметь намного меньшую прочность, чем цельнодеревянная. Идеальным решением будет строительство дополнительной несущей стены с уменьшением пролета. Как вариант — под места сращивания устанавливаются подпорные колонны.

Подпорная колонна в середине пролета резко уменьшает нагрузку на изгиб.

Как удлинить деревянную балку перекрытия, если нагрузка на нее незначительна (например, наверху находится неэксплуатируемый чердак)?

Наиболее надежный способ — соединение двух брусьев без уменьшения толщины каждого из них. Элементы просто соединяются стальными шпильками с широкими шайбами внахлест; дополнительно усилить соединение можно, проклеив его казеиновым, альбуминовым клеем или обычным ПВА.

Важно: места сращивания при о
тсутствии подпорных стен или колонн располагаются вразбежку, со смещением от балки к балке. В этом случае несущая способность перекрытия будет максимальной.

Еще одно неплохое решение — сооружение сборных балок из трех широких досок небольшой толщины (25 — 50 мм). И в этом случае соединения досок встык внутри каждой балки и между смежными балками располагаются вразбежку; доски проклеиваются по длине и дополнительно стягиваются шпильками.

Сборные балки из трех тонких досок.

Как усилить деревянные балки перекрытия при возросших требованиях к их несущей способности (например, при превращении холодного чердака в мансарду)?

Способов не так уж много:

1. Возведение подпорных колонн или стен с уменьшением пролета;
2. Подшивка к каждой балке дополнительной доски или бруса по всей длине, от стены до стены.

В последнем случае полезно знать одну тонкость:

• Подшивка бруса того же сечения сбоку увеличивает несущую способность балки вдвое.
• Увеличение высоты балки в 2 раза (подшивка такого же бруса снизу или сверху) увеличит несущую способность уже вчетверо.

Наращенные по высоте балки дают максимальное увеличение несущей способности.

Так как укрепить деревянные балки перекрытия путем подшивки к ним дополнительной доски или бруса?

1. Ставим в середине пролета под каждую вторую балку временные подпорки из бруса, убирая прогиб перекрытия.
2. Свободные от колонн балки усиливаем накладками из бруса или доски. Расположение и толщина накладки выбирается с учетом расчетных нагрузок и высоты помещения; способ крепления — клеевой шов с дополнительной фиксацией шпильками с широкими шайбами или оцинкованными накладками.
3. Переставляем подпорные колонны и повторяем операцию с оставшимися балками.

Любопытно, что значительно увеличить жесткость балок можно с помощью обыкновенной фанеры толщиной 18 — 22 миллиметра. Она нарезается полосами шириной, равной высоте балок, и после устранения прогиба перекрытия подпорными колоннами приклеивается к каждой балке с обеих сторон с фиксацией гвоздями или саморезами с шагом 15 — 25 сантиметров.

Разумеется, и здесь обязательна разбежка поперечных швов — и на каждой отдельной балке, и между смежными балками.

Балка с усилением фанерой.

Спаренные балки из доски. Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

• подвальное;
• чердачное;
• междуэтажное.

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Деревянные балки перекрытия 8 метров. Особенности выбора материала

Деревянное перекрытие монтируется при величине ширины не больше 8 метров

Деревянное перекрытие монтируется при величине ширины не больше 8 метров. Для несущих элементов выбирают балочный тип бруса, имеющего сечения от 5 на 15 до 14 на 24 см. Стоит отметить, что могут применять окоренной вид бревна с соответствующим показателем диаметра. Шаг между балками достигает от 1 до 6 метров.

При производстве материала используют только древесину хвойного сорта. Уровень прочности такого бревна намного выше других видов дерева. Прежде чем использовать брус, необходимо хорошенько просушить его на воздухе. Постукивание молотком по материалу должно производить звонкий звук. В гнезда кладки из кирпича или сруба плотно опирается длина балки, при оптимальном размере. Кроме перекрытия этажа по деревянным балкам вы можете выбирать такие изделия:

• Для выполнения задачи можно воспользоваться черепными видами брусков, имеющих размеры 5 на 5 см. Такие элементы монтируют к нижней поверхности балок с двух сторон, а после потолок первого этажа подшить к верхнему уровню.
• Применяется доска пола второго этажа. Для таких целей можно использовать и нестроганую древесину.
• Оптимально подойдет для строительных работ и строганый шпунтованный вид доски.
• Утеплительные средства. Для дерева можно воспользоваться минеральной плитой, специальными рулонами, так как волокнистая структура усилит защиту от возгорания. Плюс ко всему, такой метод улучшит звуковую изоляцию.
• Пленка гидроизоляции, которая применяется для утепления и защиты материала от влаги.
• Также подойдет специальный антисептик, битумная мастика или рубероидные обрезки.

Внимание! Выбранный вами материал может создавать различные декоративные решения, особенно при использовании покрытия для этих целей.

Видео балки перекрытия своими руками (сдвоенные,усиленные)Beems of the overlapping

Составная балка из досок. Испытание разных составных балок

Популярные материалы

Today’s:

• Чем застелить пол на открытой веранде. 5 Вариантов уличных напольных покрытий для открытого крыльца/террасы. Чем застилать будем?

1. Составная балка из досок. Испытание разных составных балок
2. Спаренные балки из доски. Типовая конструкция перекрытия на балочных опорах
3. Изготовление балок перекрытия из досок. Деревянные двутавровые балки перекрытия: технические нюансы технологии строительства
4. Двутавр из досок. Собственноручная проработка

Составная балка из досок. Испытание разных составных балок

По своему проекту мне требовалось собрать составную балку, закрывающую пролётметра и являющуюся в дальнейшем частью стропил. Исходный пиломатериал — доска 50*100*3000, сухая, строганная.

Ошибка с балкой может быть катастрофой. Падать с высоты 2,5 метра на обрешетник основания мне совсем не хотелось. Поэтому, все балки после сборки подвергались испытанию и измерялся прогиб в центре при статичной нагрузке вкилограммов.

Первый тип балки испытания провалил полностью. Т.е. прогиб составил болеесантиметров. Ошибка была в том, что центральную доску я использовал метровой длины.

Выводы были сделаны и я собрал балку сметровой центральной доской. К ней крепились подоски(длиной — 2,2м) с каждой стороны.

миллиметровых самореза с каждой стороны дополнялиспиц:

Прогиб в центре, при статичной нагрузки вкилограмм, у данной балки составил 1,4 сантиметра. Попрыгал на ней — вроде держит. Т.е. уже получился более-менее рабочий вариант, но хотелось большего. Поэтому, следующую балку собрал издосок(первая изсобиралась). Саморезы вкручивал немного отступив от центра. Использовал только две шпильки, которые являлись дополнительным крепежом для короткой доски с каждой стороны. Центральная часть таким образом вообще получилась без стыков:

Прогиб у данной балки составил 1,3 сантиметра. Т.е. я выиграл по сравнению с предыдущим типом целый миллиметр и сильно упростил сборку.

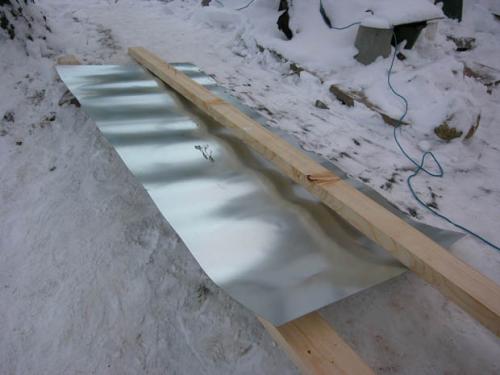

Коли пошла такая пьянка, решил испытать ещё один вариант балки. Между досками проложил оцинкованную листовую сталь, толщиной 2,5 миллиметра:

Мой образ в голове подсказывал, что сталь будет препятствовать дереву растягиваться при нагрузки сверху в нижней части и сдавливаться в верхней части. Плотно зажатый между досок лист стали не будет скручиваться.

Балка с металлическими листами показала рекордно низкий прогиб при статичной нагрузке — 1,1 сантиметра. Значительно активнее сопротивлялась при прыжках на ней. Выигрыш вмиллиметра не стоил затраченных усилий и средств на модификацию.

Единственную балку со стальными листами решил разместить в середине крыши. Возможно, при более сильных нагрузках и при более длинном пролёте использование листовой стали — оправдано. В моём случае — это барство.

Но я не остановился на этом, на следующий день собрал балку, только уже скреплял доски немиллиметровыми саморезами, амиллиметровыми. Результат прогиба — не изменился и составил — 1,3 сантиметра.

Таким образом, в моём случае, для пролётаметра, используяметровую доску. Оптимальнее всего собирать балку издосок.целиковые, кладутся друг на друга, смещая каждую на 70 сантиметров от предыдущей.доску, распиливаем накуска длиной 1,4 метра и доставляем с двух сторон. Саморезы — не менеемиллиметров.

Когда балка будет являться частью стропил она будет прогибаться ещё меньше. Когда на перекрытия настелю пол и снизу обошью потолком — прогиб вообще не будет заметен.

1) Изоспан АП(70 кв.м) — 1’447 рублей 20 копеек.
2) Саморез 5*100 — 300 штук — 687 рублей.
3) Доска 50*100*3000(сухая, строганная) — 27 штук — 5’572 рубля 80 копеек.
4) Антисептик, бесцветный, Олимп, 2,7 литра — 2 шт. — 730 рублей.
5) Уголок крепёжный 70*70*55 — 4 штуки — 126 рублей 72 копейки.
6) Саморез 5*120 — 200 штук — 578 рублей.
7) Лист оцинкованной стали, 2,5 мм — 485 рублей.

Итого: 9’626 рублей 72 копейки.

Спаренные балки из доски. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Изготовление балок перекрытия из досок. Деревянные двутавровые балки перекрытия: технические нюансы технологии строительства

Если вы слышали об инновационном методе легкого, и, в то же время, прочного и надежного строительства из балок необычного вида и заинтересовались им, значит, эта статья как раз для вас! Давно используемые за рубежом деревянные двутавровые балки перекрытия пока еще в новинку на отечественном рынке, хотя у них куда больше преимуществ, чем у любого другого материала.

А, самое приятное во всем этом то, что их совершенно реально изготовить прямо в домашних условиях при помощи стандартных подручных инструментов. Строите дом своими силами? Тогда познакомьтесь еще с одной технологией, которая облегчит вам жизнь!

Для начала предлагаем вам посмотреть интересное

Двутавровые балки особенно популярны за рубежом: в Канаде и европейских странах, а в России они только набирают свою популярность. Причем в некоторых регионах их даже не найти в продаже! Почему? Если мировой опыт показывает, что такой строительный материал действительно качественный и надежный, как так получилось, что двутавровые балки не заняли лидирующие позиции на отечественном рынке?

Дело в том, что истинная русская душа мастера привыкла работать с крепкими и надежными материалами: массивными, которые тяжело поднять и которые внушают уважение одним своим только видом.

И перекрытие издавна привыкли строить из прочных больших и тяжелых деревянных балок или даже цельных бревен, но уж точно не из «хитрых» инновационных конструкций с тонкой перегородкой. А то, что здесь надежность обеспечивают все те же законы физики, без которых не обойтись ни в строительстве, ни в архитектуре – это уже другой вопрос.

И до сих пор большинство российских застройщиков готовы сделать балки перекрытия даже из металла, чем из двух планок и OSB. Хотя на самом деле такие балки обладают целым рядом преимуществ!

Двутавр из досок. Собственноручная проработка

Инструменты и материалы:

• брус;
• рулетка;
• циркулярная пила;
• ОСП;
• клей по дереву;
• швеллер;
• хомуты;
• наждачная бумага.

Тут весь процесс проходит гораздо медленнее, зато и цена существенно падает. Двутавровая балка своими руками изготавливается поэтапно:

Двутавровые балки изготавливаются из из бруса, ОСП и швеллера.

1. Выбираются бруски. Сечение зависит от предпочтений мастера, но не меньше 35*25 мм. Чем крупнее брусок, тем надежнее конструкция, но и шаг на 2 двутавра при работе придется значительно повышать.
2. Тут следует выбрать, что использовать — электропилу, бензопилу или стационарную циркулярку. Преимущество цепных пил в том, что они изначально могут проделать траншею в 10-12 мм, но их нужно дополнительно закреплять. К тому же их работа стоит гораздо дороже, чем у циркулярки. При особом желании можно найти фрезы нужной толщины и для циркулярной пилы (стоят немного дороже обычных), после чего можно продолжать работу.
3. Выставляется глубина борозды (10% от суммарной длины ОСП). При суммарной потере 15 длины можно добиться идеальной фиксации.
4. Нарезаются брусья. На этом же этапе их нужно зашлифовать при помощи шлифмашинки или наждачной бумаги.
5. На дно траншеи наносится клей, после чего в нее погружается плита. Тут же аналогичный процесс проделывается с еще 1 бруском, и можно прессовать двутавр.
6. Далеко не в каждом доме есть гидравлический пресс, поэтому можно воспользоваться швеллером, который стягивается при помощи 2 ремней и карабинов (импровизированные хомуты). Такая стяжка двутавра не менее эффективная, чем пресс, хоть и более хлопотная.
