В 8 случаях из 10-ти загородный дом строят с мансардой (мансардным этажом). Популярность такой конструкции крыш выглядит вполне логично, учитывая законодательно установленные ограничения по этажности (частный дом должен быть не выше 3-х этажей), а также значительную экономию на материалах для стен (стоимость квадратного метра кровли значительно дешевле м2 кирпича или бетонного блока).

Существует большая разновидность как типов мансардных крыш, так и используемых кровельных материалов. Ранее мы уже писали о том, как правильно выбирать стройматериалы для крыши. В этой статье мы разберем особенности конструкции крыш в частных домах и какие существуют виды мансард.

Что такое мансарда?

Согласно трактовке СНиП «Жилые здания», мансарда — это этаж располагаемый в подкровельном пространстве. Фасад этого помещения образуется кровельным скатом. При этом, расстояние от пересечения плоскости крыши и фасада от пола не может быть меньше 1,5 м.

Теоретически мансарду можно соорудить в доме с любой формой кровли. Рассмотрим некоторые варианты.

Односкатная крыша с мансардой

Для получения простой и просторной мансарды довольно часто изготавливают односкатные кровли. То есть, в помещении такого типа присутствует одна нормальная стена, расположенная вертикально, другая стена представляет собой наклонную стену, то есть крышной скат.

При односкатной конструкции окна чаще всего устанавливают на наклонной стене, но допускается установка окон в вертикальную стену.

Односкатная крыша отличается простотой при ее сооружении, но требует проведения тщательных расчетов.

Двускатная крыша с мансардой

Кровля с двумя скатами позволяет создавать мансардные помещения с равномерным подъемом потолка.

В этом случае крыша располагается под одним углом к стенам, а в местах прилегания образуется площадь с минимальной высотой и функциональностью.

Для получения полноценной комнаты на крыше достаточно построить кровлю с углом в 45 градусов. Такая конструкция является оптимальной для домов, ширина которых не превышает 6 метров.

По мнению многих застройщиков считается, что уклон в 45 градусов — это слишком много. Предельно удобным считают угол ската в 40 градусов. Такой угол позволяет увеличить полезную площадь подкровельных помещений и комнат.

Довольно часто, при двухскатной конструкции оборудуется еще и чердак. Некоторые застройщики строят еще небольшой балкон.

Существует несколько вариантов создания балкона на мансардном этаже. Его можно обустроить на несущих балках, служащих опорой мансарды. Или построить колонны, на которые будет опираться балконная плита.

Кровля ломанной формы

Это одна из разновидностей крыши с двумя скатами, с той разницей, что каждый из скатов состоит из двух частей.

Данная конструктивная тонкость позволяет изменить наклон ската, благодаря чему, соответственно, вырастает высота стены. Очевидно, что при ломанной форме крыши, вырастает площадь комнат, а подкровельные помещения могут быть использованы с большей рациональностью.

Принимая решение строить ломанную кровлю, вы должны быть готовы к тому, что придется строить также довольно сложную стропильную систему. Однако есть и положительный момент. Нагрузка от снега зимой на такой тип кровли будет значительно меньше, поскольку снег будет достаточно быстро сползать.

Мансардная крыша с четырьмя скатами

Отличительной чертой комнаты, расположенной на мансардном этаже с 4-мя скатами, является то, что все ее четыре стены будут иметь небольшую высоту. Наличие потолка, который имеет равномерный подъем с четырех сторон, снижает количество полезной площади.

Следует заметить, что наличие четырех скатов обеспечивает быстрое удаление твердых осадков — снега и льда. Они просто уходят вниз.

Существуют и более сложные конструкции из четырех скатов. Например, многоскатная крыша, скаты которой расположены на разных уровнях. На них мы здесь заострять внимание не будем.

Варианты использования мансарды

В загородных домах с мансардами применяется большое разнообразие конфигураций и планировок расположения помещений и комнат.

На стадии проектирования, важно уделить особое внимание свойствам используемых кровельных материалов. Их качество и, разумеется, добротность исполнения крыши — все это окажет существенное влияние на комфортность проживания в комнатах, расположенных на мансардном этаже.

Спальня на мансардном этаже

Если одну из комнат под крышей планируется использовать под спальню, важно все спланировать таким образом, чтобы спальные места были размещены под наклонными поверхностями.

Существует три способа реализации этой идеи:

1. В первом случае кровать устанавливают под наклонной стеной (минус метода — приходится нагибаться каждый раз, когда придется вставать);
2. Второй вариант заключается в том, чтобы под наклонной стеной установить тумбочки или одежные шкафы, а саму кровать поставить в центре комнаты;
3. Третий способ — заказать мебель индивидуального размера в мастерской или изготовить ее самостоятельно. Кстати, если скосы имеют разную величину наклона — это может быть оптимальным решением проблемы.

Оптимальная высота кровати, размещаемой под наклонной стеной — от 700 до 800 мм. То есть, для размещения спального места потребуется минимальная высота в 900 — 950 мм. Этого будет вполне достаточно для комфортного и эффективного размещения мебели.

Еще один нюанс: всю громоздкую мебель на мансарде, если она необходима, размещают под самыми высокими стенами.

Ванная комната на мансарде

При строительстве санузла на мансардном этаже могут возникнуть определенные проблемы. Во-первых, тянуть трубы наверх — недешевое удовольствие. Вы должны взвесить все за и против такого решения — возможно проще оставить санузел только на первом этаже.

Во-вторых, разместить сантехнику, чтобы ею было комфортно пользоваться, при наклонной конструкции потолка — непростая задача. Под наклонные стены, в принципе, можно установить ванну, унитаз и другую сантехнику. Однако, следует учитывать, что высота мансарды, там где будет стоять унитаз, должна быть, как минимум, 900-1000 мм. А там, где раковина — не менее 1500 мм.

Кроме них, в санузле на мансардном этаже можно поставить тумбочки и шкафчики разного назначения, например, для хранения чистящих и моющих средств. Для них вполне достаточно высоты в 800-900 мм.

Гостиная и кухня на мансардном этаже

В мансардном этаже некоторые домовладельцы размешают даже гостиную и кухню. Чтобы их разделить, устанавливают легкие перегородки, построенные например из листов гипсокартона. Но такое решение в итоге приведет к уменьшению свободной площади, а ее, и так немного.

Меблировка такого помещения зависит от высоты малой стены. Если минимальная высота под крышей составляет 700-800 мм, то в этом месте поместится только мебель небольшого размера. При наклоне крыши, позволяющим иметь высоту комнат в 900-1100 мм, уже можно поставить стол или тумбы для хранения посуды.

Однако, следует учитывать, что для установки вентиляционной системы этой высоты будет не достаточно.

Если вы планируете разместить в мансардном этаже кабинет, практика показывает, что для размещения под наклонной стеной рабочего места потребуется высота не меньше, чем 1100 мм от пола до потолка.

Можно ли считать мансарду вторым этажом или нет?

Мансарду относят к общей площади, если она отапливается и пригодна для постоянного (круглогодичного) проживания.

Считается, что мансардный этаж попадает под налогообложение, если высота от пола до потолка в нем — 2 метра и больше. Таким образом, обустройство чердака, может стать решением в плане экономии на налогах за дополнительный этаж.

Однако, следует учесть и тот факт, что российское законодательство постоянно меняется, а в действующие законы могут быть внесены правки. Причем, как на федеральном, так и на муниципальном уровне. Поэтому, перед тем, как построить дом с мансардой, имеет смысл проконсультироваться в местных органах власти о порядке налогообложения и о требованиях к мансардным этажам.

Грамотно оформленная постройка избавит владельцев от лишних забот и сложностей в дальнейшем. Особенно внимательно требуется отнестись к документации, касающейся реконструкции существующего строения.

Полезные советы

При выборе конструкции мансарды следует учитывать планировку дома в целом и эффективность использования отдельных комнат и пространств. При возведении мансардной кровли рекомендуется соблюдать одно простое правило — ее границы не должны выходить за пределы стен дома, расположенных ниже.

Перед тем, как вы решите как будете использовать помещения и комнаты, расположенные под крышей, необходимо тщательно рассчитать затраты на сооружение мансарды, ее инженерного обеспечения. И уже из этого принимать решение о назначении мансардного помещения.

И самый главный момент — при строительстве крыши крайне важно сделать в ней качественную гидро- и теплоизоляцию. Они обеспечат полную защиту от протечек и других негативных воздействий внешней среды.

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Ломанная или двухскатная крыша

Вопрос: Добрый день! Наша семья планирует строительство бани на Валдае. Нас заинтересовал проект бани № ДБ1. В связи с этим, прошу Вас рассчитать стоимость строительства с учетом следующих моментов:

1. На участке отсутствует электричество;
2. Замена фундамента на свайно-винтовой;
3. Замена ондулина на профнастил;
4. В тамбуре установка дополнительной перегородки+филенчатой двери+деревянного окна 0,6*0,6 (санузел);
5. Доставка и установка печи Русь панорама-22

И нас интересует один важный вопрос, так и не можем решить какую крышу выбрать двухскатную или ломанную, в чём принципиальное различие, помимо внешнего вида?? Спасибо.

Ответ: Здравствуйте. По стоимости бани ответ вам дан на почту. Если нет электричества, привезём генератор на срок строительства.

Касаемо вопроса о видах крыш.

В деревянных домах используют два основных типа крыши:

Двухскантая крыша

Ломанная крыша

В чём разница, кроме конфигурации и внешнему виду?

Важное отличие, это жилой объём мансарды , то есть помещения второго этажа.

Дело в том, что при двухскатном типе крыше, стены от пола идут сначала ровные примерно до 1,2-1,4 метра и потом идут под конус уменьшая объём помещения.

Двухскатная крыша: Высота потолка у боковых стен, не более 1,4 метров, далее стены под конус к потолку(скошенные потолки)

(мансарда при двухскатной крыше фото)

Для наглядности представляем фото дома с мансардой на этапе строительства, видно как стены от пола к потолку идут сначала прямую, а потом конусом к потолку. При таком варианты крыше, может быть проблемой поставить шкаф к стене, как вариант.

Ломанная крыша, её так же называют мансардной отличается от двухскатной, тем что стены от пола до потолка стены ровные, тем самым сохраняется полный полезный объём помещения, для некоторых заказчиков это принципиальный и важный момент.

(мансарда при ломанной крышей фото)

Как видно с фото, стены ровные по всей длине от пола, до потолка внутри помещения, благодаря этому можно максимально эффективно использовать пространство внутри, расставить мебель и т.д.

Таким образом главное отличие двух видов крыш, это изменение объёма помещения второго этажа, конфигурация стен мансарды внутри, а так же эстетический внешний вид.

Какую крышу выбрать для мансарды?

Выбор конфигурации крыши для деревянного дома — это ответственный момент, от которого многое что зависит в итоге. Во-первых, сложность и стоимость реализации. Во-вторых, эффективность и способ использования подкровельного пространства. В-третьих, крыша — это половина дома, а потому от неё зависит общий внешний вид постройки. Для деревянных домов с мансардой используется двускатная прямая и мансардная ломаная крыши. Предлагаем сравнить их по особенностям конструкции, преимуществам и недостаткам.

Прямая крыша

Прямая крыша является простой классикой, у которой преимущественно одни достоинства, но также есть и некоторые недостатки. Она имеет узнаваемый и понятный дизайн, не выглядит броско или выделяющееся. Несмотря на все перечисленные ниже плюсы, применяется всё реже и реже, уступая место первому «конкуренту» — ломаной мансардной крыше.

Конструкция

Снаружи готовая прямая крыша имеет два довольно крутых ската, направленных в противоположные стороны. Торцы исполняются в виде фронтонов. Например, если это дом из профилированного бруса, то и фронтоны собираются из этого материала по классической технологии. Реже встречается каркасный вариант, хотя это дешевле и в некоторой степени проще.

Стропильный каркас состоит из имеющих треугольную форму попарных стропильных ног, усиленных в верхней части перемычками. Устанавливаются на мауэрлат, где крепятся с учётом усадки сруба. Если чердачное помещение планируется интенсивно использовать, то пространство под кровлей, как правило, намеренно урезается — сверху по вышеуказанным усиливающим перемычкам, а снизу так, чтобы высота от пола до кровли была не менее одного метра. Делается это для удобства, дабы в образовавшемся помещении не было недоступных мест.

Для теплоизоляции основных помещений мансарды вполне достаточно утеплителя, который в соответствии с технологией укладывается в межэтажном перекрытии.

Преимущества

Как было сказано выше, преимуществ у прямой крыши немало:

• простота конструкции;
• минимальная стоимость строительства;
• не нуждается в утеплении;
• не задерживается снег;
• несложная отделка коньков и других элементов.

Собственно говоря, основной фишкой прямой крыши является то, что проще уже некуда. Отсюда и все преимущества.

Недостатки

Но вот по современным меркам есть у такой простоты парочка существенных недостатков. Во-первых, прямая крыша не очень подходит для обустройства под кровлей мансардного этажа. Места получается мало, а отделочных работ — наоборот, много. Во-вторых, такая крыша выглядит скучно, что сегодня часто является решающим моментом. Именно из-за этих двух недостатков прямая крыша всё чаще и чаще уступает место более совершенному в этом плане варианту.

Ломаная мансардная крыша

Эта конфигурация буквально создана для того, чтобы обустраивать под ней мансардный этаж. Получается много простора, ничего не урезается и не скрывается под обшивкой. Кроме того, ломаная крыша – это уже совсем другой внешний вид дома. Благодаря всему этому данный вариант скоро, наверное, займёт почётное первое место по популярности, и вскоре станет классикой, навсегда оттеснив прямую крышу.

Конструкция

Снаружи ломаная крыша тоже имеет, по сути, два противоположно направленных ската. Но они не прямые, как у классики, а ломаные. То есть, от конька с минимальным уклоном отходят сначала верхние два ската, которые затем продолжаются двумя скатами с очень крутым уклоном. Последние — выглядят почти вертикальными, тогда как верхние скаты на их фоне — кажутся горизонтальными.

Стропильный каркас ломаной крыши, как и везде, состоит из секций. Одна такая секция представляет собой две стропильные ноги, собранные из двух элементов, дабы получить желаемый излом. Далее секция укрепляется длинной горизонтальной перемычкой и двумя вертикальными опорами. Что перемычка, что опоры — сходятся в тех местах, где крыша, как раз-таки, «ломается» (не в смысле разрушается, а имеет излом).

Преимущества

Собственно, их два:

1. Эффективно использовать под обустройство мансарды.
2. Внешний вид.

Также ломаная крыша даёт больший простор при проектировании.

Недостатки

Они есть, и их немало:

• сложность реализации;
• более высокая стоимость строительства;
• нуждается в основательном утеплении по особой технологии;
• на верхних скатах может задерживаться снег;
• такую крышу сложнее ремонтировать.

Несмотря на такой внушительный список, ломаные мансардные крыши пользуются огромным спросом и популярность их растёт.

Итоги

Если обживать подкровельное пространство не планируете, остановитесь на классике, то есть, выбирайте прямую крышу. Если же хочется развернуть под кровлей капитальную мансарду, лучшего варианта, чем ломаная крыша, для этого пока не придумали.

Какую крышу выбрать

Наглядно с картинками и с фото разберём, чем отличаются разных виды крыш и соответственно мы получаем разные дома, а точнее различаться будет пространство второго этажа.

1. — В доме с мансардой: ломанная

2. — В доме с мансардой: двускатная

3. — В полуторном доме: только двускатная

4. — В двухэтажном доме (в два этажа брусом):двухскатная и реже 4 -х скатная

5. — В одноэтажном доме: двускатная и вальмовая

1. Ломанная(мансардная) крыша в домах с мансардой. Такая крыша бывает только каркасной (не брусовой), с отделкой снаружи фронтонов вагонкой, имитацией бруса или сайдингом. Стены от пола до потолка ровные, что позволяет полностью использовать полезное пространство внутри (например поставить вплотную шкаф) В домах, площадь(размер второго этажа) всегда меньше площади первого, по технологии. Например, если 1 этажа дома 6 на 6 из бруса, то второй 6 на 4,5 м. Это самый популярный тип крыши в дачных домах

2. Двускатная крыша в домах с мансардой. Аналогично и с ломанной крышей, имеет каркасную конструкцию с отделкой снаружи, но главное отличие, что стены идут под конус, сужаясь к верху. Стены подняты вверх примерно на 1,2-1,4м и потом сужаются под потолок. Плюсы её, что двускатная крыша самая экономичная, надёжная, минимален риск протечек(благодаря отсутствию стыков, изломов, ендов), просто монтажа и эксплуатации. Конёк можно сделать такой, что бы снег зимой не задерживался. Очевидный минус таких крыш, этот опять же, то что немного съедается полезное пространство внутри (шкаф, холодильник, уже впритык не поставишь),для кого то, это важно.

3. Двускатная крыша в полуторных (полутороэтажных) домах. Плюсы такой крыши описывались выше. Дома в 1,5 этажа или по другому полуторные, самые популярные проекты, среди полностью домов из бруса. Они значительно дешевле, чем полностью дома в два этажа брусом, но при этом имеют два этажа равных по площади. Стены в полуторных домах, подняты брусом на 1-1,2 м. (от 7 венцов), далее укладывают брусовые фронтоны. В полуторном доме, возможна только двускатная крыша.

4. В двухэтажном доме (в два этажа брусом) двухскатная крыша. Классическая двускатная крыша, при строительстве дома в два этажа брусом (а это значит, что стены ровные от пола до потолка обоих этажей, к примеру 1 и 2 этаж по 18 венцов (2500см), всего 36 рядов). На схеме вы можете посмотреть пространство этажей. Сверху завершает дом, не большой фронтон из бруса. Это наиболее дорогие по цене проекты, но так же востребованные на рынке.

5. В одноэтажном доме: двускатная и вальмовая. Кратко рассмотрим эти типы крыш одноэтажных деревянных домов. Материал брус и каркас не влияет на выбор крыши. Подбор крыши в данном случае влияет на её визуальное восприятие, на сложность при монтаже и в принципе окончательной стоимости. Но и тут двускатная несколько выигрывает, за счёт простоты конструкции и безусловной надёжности, а так же, что можно устроить фактически жилой чердак, если сделать высоту конька свыше 2,0м.

Вальмовая крыша дома отлично смотрятся в одноэтажных домах

Существуют и иные типы крыш, такие, как: шипцовая крыша, пуловальмовая, шатровая, крыша Судейкина и другие, мы рассмотрели самые распространённые и надёжные.

Надеемся вы разобрались, какую крышу вы хотите видеть на своём доме, от этого зависит не только визуальное восприятие, её надёжность, но и полезная площадь второго этажа, а так же итоговая стоимость дома.

Виды крыш частных домов по конструкции и геометрическим формам

Крыша современного дома – это не просто накрытие для него, существующее в целях защиты от дождя, снега и солнечных лучей. Крыша – это своеобразное продолжение дома в архитектурном плане, благодаря которому и формируется его общий вид. Более того — от того, крыша какого типа установлена на доме и зависит его общая комфортность.

Хотя, крыша должна быть не только красивой, но еще и надежной. В принципе, существуют много видов крыш частных домов, однако самыми распространенными являются лишь некоторые из них, о которых и пойдет речь в этой статье.

Крыши в зависимости от конструктивных особенностей

Итак, если говорить в целом, то все крыши по своим особенностям в конструктивном плане делятся на скатные и плоские. И те, и другие имеют ряд достоинств и недостатков.

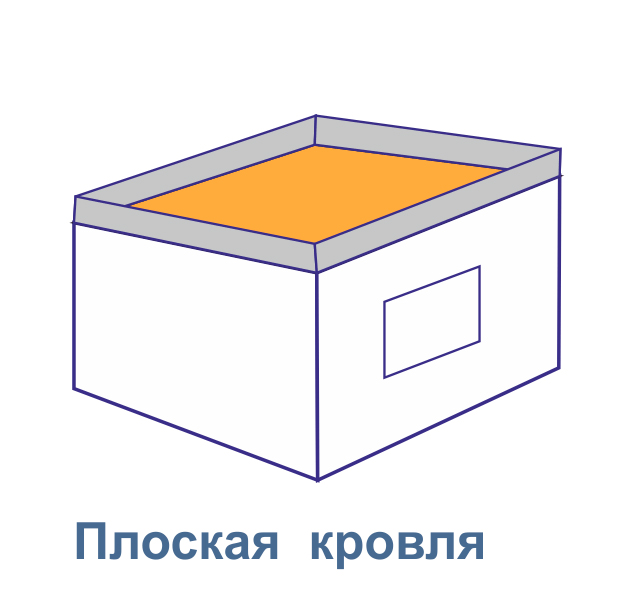

1. Например, в настоящее время крыши плоского типа в процессе возведения жилых частных домов, практически не используются. Причина кроется в том, что уклон в 3 градуса, который имеет крыша такого типа, ведет к тому, что с нее плохо «скатываются» атмосферные осадки. А это значит, что о хорошей надежности плоской крыши говорить не приходится.

Да и в дизайнерском отношении плоская крыша сильно проигрывает скатной. Поэтому, в большинстве случаев, плоская крыша оборудуется тогда, если на ней планируется организовать какое-либо дополнительное пространство типа бассейна, палисадника или террасы.

Конструкция плоской крыши. Фото — jwroof.com

2. Намного практичнее в этом плане скатная крыша, которая имеет ряд преимуществ по отношению к крыше плоского типа. Достаточный угол ската способствует тому, что крыша самостоятельно очищается от воды и снега, и в целом представляет собой более надежную конструкцию, нежели плоская крыша. Под такой крышей можно легко сделать чердак или мансарду.

Несмотря на ряд достоинств, у скатной крыши имеются и некоторые недостатки, которые связаны с дороговизной строительства и со сложностью ее ремонта в процессе эксплуатации.

Строение скатной крыши.

Чердачные и бесчердачные скатные крыши

Справедливости ради стоит сказать, что владелец будущего дома старается выбирать какой-либо 1 из нескольких предлагаемых вариантов крыш домов. Т.е. либо конструкцию чердачного типа либо бесчердачную (мансардную).

1. Крыша чердачного типа отличается своей простотой сооружения, поэтому такую крышу можно легко соорудить даже самостоятельно. Очень часто от типа материала кровли и зависит угол уклона чердачной крыши. При этом следует учитывать как нагрузку, которую должна держать такая крыша, так и стоимость строительного материала при ее сооружении.

Кроме того, этот тип предусматривает возможность ремонта без замены всей кровли. Если выбор сделан в пользу чердачной крыши, то необходимо сразу определиться с тем, будет ли чердак эксплуатироваться в дальнейшем или нет. Т.е. именно от этого решения и будет зависеть выбор верхнего перекрытия чердака, которое может быть как деревянным, так и ж/бетонным.

Чердачная крыша — разделенная со всем помещением.
Фото — energysavers.gov

2. К еще одному типу крыши относится мансардная. Она же – бесчердачная. Основное ее отличие от остальных видов чердачных крыш в частных домах состоит в том, что наружными стенами в этом случае будут выступать кровельные конструкции. Такая крыша весьма оригинальная, поэтому и внешний вид самого дома будет очень необычным.

И все бы ничего, но рабочая площадь чердачного помещения в этом случае уменьшается, а сам процесс возведения мансардной крыши очень нелегкий и самостоятельно справиться с ним без соответствующего опыта, нелегко.

Мансардная крыша изнутри.

Как правило, у бесчердачной крыши есть некоторый излом, поэтому в целях ее укрепления, приходится изнутри ставить деревянные подпорки. Однако при должной фантазии и из этого можно извлечь пользу, если обшить такие подпорки фанерой и превратить все это в полезные шкафчики и ниши для временно ненужных вещей.

Разновидности скатных крыш по геометрическим формам

Кроме того, конструктивные особенности крыш могут определять и различные формы крыш частных домов.

• Виды кровельных материалов для различных видов крыш

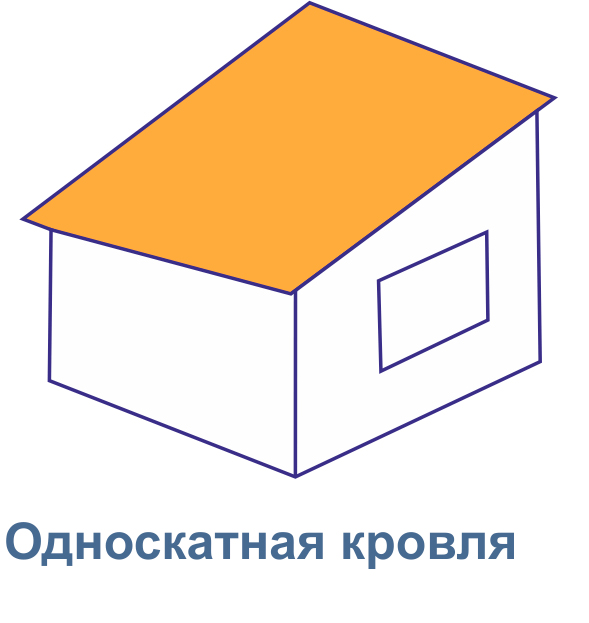

Односкатная крыша

На данный момент, самой простой и дешевой считается односкатная крыша. Это плоский вид крыши, которая опирается на стены, имеющие разную высоту. В результате чего, наклон крыши происходит в одну, какую-либо сторону. Обычно она чаще всего используется при строительстве сараев, гаражей и других хозяйственных построек.

Но нередко ее можно увидеть и на дачных домиках. При всех своих достоинствах, основной недостаток такой крыши состоит в том, что мансарду в доме с такой крышей обустроить нельзя. Да и ее внешний вид оставляет желать лучшего.

Дом покрытый односкатной крышей.

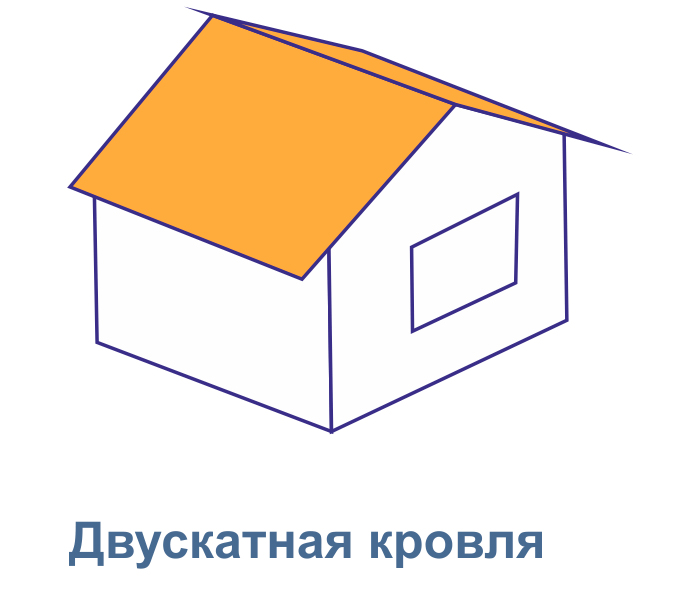

Двускатная крыша

2-х скатная крыша является распространенной в селах и в небольших городах. Этот вид крыши дошел до наших дней с давних времен. Как можно догадаться, состоит такая крыша из 2-х скатов, соединенных друг с другом при помощи «конька». Интересно, что такие скаты бывают как симметричными относительно друг друга, так и отличаться друг от друга углом наклона или длиной.

Под такой крышей можно легко оборудовать чердак или мансарду. Этот вид крыши можно смело считать самым практичным и наиболее распространенным. Части стен здания, которые ограничивают чердачное помещение с обеих сторон, называются фронтонами.

Один из самых распространенных видов крыш — скатная крыша. Фото — barntoolbox.com

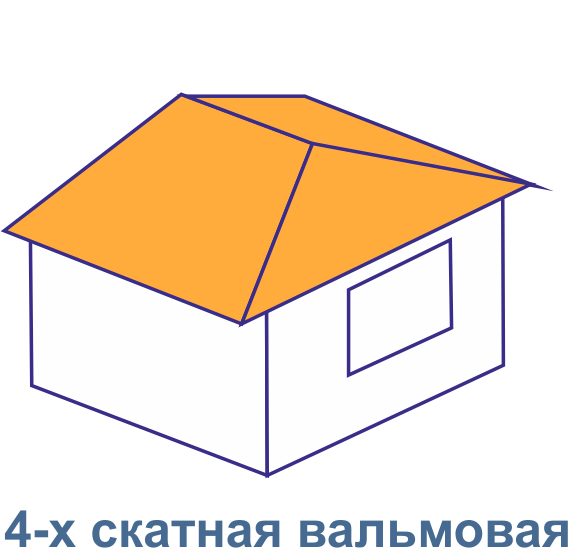

Вальмовая крыша

Если вместо фронтонов устанавливаются 2 ската треугольной формы, то данная крыша носит название вальмовой, а сами скаты именуются вальмами. Верхняя часть скатов имеет слуховые окна. Если сравнивать этот тип крыши с рассмотренным выше, то сооружать его намного сложнее. Поэтому, строительство такой крыши необходимо доверять только профессионалам. Зато устойчивость таких крыш к осадкам и сильным ветрам – просто феноменальная.

Пример дома с вальмовой крышей. Фото — barntoolbox.com

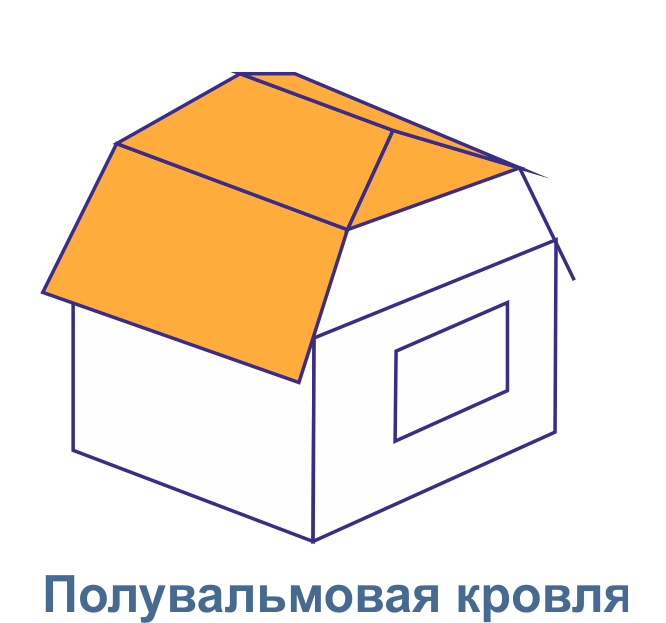

Полувальмовая крыша

Полувальмовый тип крыши считается промежуточным звеном между 2-х скатной и вальмовой крышами. Торцевые фронтоны в этом случае сделаны в виде трапеции, а их верх накрыт полувальмами. Как правило, в таких крышах на фронтоне можно разместить вполне полноценное окно, а сами полувальмы представляют собой довольно интересные декоративные элементы.

Существует и еще один вид полувальмовой крыши, когда нижняя часть фронтона просто перекрывается скатом. Это позволяет обеспечить правильную треугольную форму оставшейся части фронтона, в котором обычно организовывается слуховое окно. Если судить о такой крыше по ее внешнему виду, то она представляет собой довольно большой интерес для дизайнеров.

Слева первая разновидность, справа вторая разновидность вальмовой крыши.

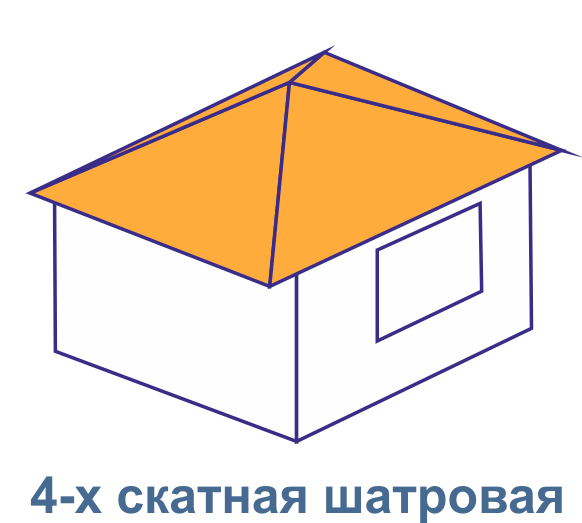

Шатровая крыша

У вальмовой крыши есть еще одна разновидность, которая получила название шатровой крыши. Конструктивно она имеет 3 и более скатов, сходящихся в одной верхней точке. Этот тип крыши не имеет конька, к тому же симметричность скатов по отношению друг к другу, просто поражает. Если дом имеет форму правильного многоугольника или квадрата, то в нем обычно используется шатровый тип крыши.

В плане устойчивости к ветрам, этот тип крыши довольно хорошо себя зарекомендовал. К тому же, с точки зрения дизайнерской мысли, альтернатив таким крышам мало.

Пример шатровой крыши. Фото — homesplas.com

Многощипцовая крыша

Если здание имеет форму сложного многоугольника, то оно обычно накрывается многощипцовой крышей. Такие крыши очень сложны конструктивно из-за своей непростой системы стропил. Тем не менее, при удачном проекте такой крыши, можно создать очень уникальную конструкцию.

Пример многощипцовой крыши.

Ломаная крыша

К видам мансардных крыш частных домов нередко относят и ломаный тип крыши. Такую крышу иногда называют крышей мансардного типа. Они имеют довольно большой угол наклона излома, что позволяет более полно использовать полезную площадь мансарды в здании.

Вариант ломанной крыши.

Купольная и коническая крыши

Купольные и коническая крыши встречаются очень редко, что касается частных жилых домов. Как правило, эти конструкции представляют собой сооружения округлой формы, однако накрывается ими не все помещения дома, а лишь отдельные его элементы, к которым, к примеру, можно отнести веранды круглой формы, либо декоративные башенки.

Слева купольная и справа коническая крыши.

Комбинированные крыши

Но самую сложную конструкцию имеют комбинированные типы крыш. Если говорить более простым языком, то такие крыши представляют собой сочетания многощипцовой, шатровой, полувальмовой конструкции. Несмотря на это, если коттедж имеет комбинированную крышу, то его весьма необычный вид привлекает внимание, ибо имеет большое количество слуховых окошек, крытых небольших балкончиков, а также веранды открытого и закрытого типа. И все бы ничего, но такие крыши нелегко строить и обслуживать в дальнейшем.

Пример комбинированной крыши.

Как бы там ни было, но крыши, вне зависимости от своей формы или типа, постоянно совершенствуются и дополняются новыми элементами.

Дизайн крыши дома: как правильно выбрать форму и уклон

Поговорим об уклоне крыши

• Климатическая характеристика района строительства. При больших количествах осадков кровлю устраивают крутой, с уклоном не менее 45°. Сухие районы предполагают создание менее крутых скатов. А если участок строительства характеризуется частыми и порывистыми ветрами, целесообразно предусматривать более пологое кровельное покрытие, уклон которого не превышает 30°.
• Вид кровельного покрытия. Крыши, выполненные с помощью рулонных материалов, должны иметь уклон 2-25°, штучные элементы предполагают наклон не менее 15°, что касается крупноразмерных элементов, таких как шифер и металлочерепица, их удобнее всего укладывать, если угол наклона кровли не ниже 25°ﹾ.
• Наличие мансардного этажа. Выбор уклона очень важен, ведь при малом его значении места в мансарде будет мало, она будет низкой, а при большом под коньком будет большое неэксплуатируемое пространство. Самый приемлемый уклон для мансарды лежит в диапазоне 38° — 45°. Если уклон не превышает 30°, то крышу лучше оборудовать чердаком.

Функциональность прежде всего

Дизайн крыши домов: разновидности форм

1. Плоская кровля — неоспоримый элемент домов в стиле хай-тек. Такая кровля выгоднее классической, под которой планировался бы чердак, а не жилая мансарда. Ее можно сделать при желании гораздо теплее: заложив гораздо большее количество утеплителя ввиду минимального угла наклона. Она подходит для коттеджей самой сложной конфигурации, для которых скатная кровля окажется слишком изломанной и громоздкой. Более того плоская кровля может быть эксплуатируемой! Здесь можно организовать дополнительную площадку для отдыха. Но для такого вида крыши нужно обязательно предусмотреть систему снеготаяния, чтобы снег не скапливались на ней всю зиму. К сожалению, на сегодняшний день, ввиду невысокой популярной такой конструкции, пока еще мало строительных организаций, которые смогут грамотно реализовать плоскую крышу.

2. Односкатная кровля самая простая в исполнении. Хорошо подходит для домов с пролетом в 6-8 м. Направление уклона кровли к северу дает преимущество в создании широких окон с южного фасада, а к югу- устройством солнечных коллекторов по всей поверхности кровли. К тому же этот тип конструкции подходит для использования листовых материалов крупного размера. Односкатные кровли хороши как для больших зданий, так и для пристроек – гаража или веранды. Современная архитектура предлагает проекты домов с несколькими односкатными крышами, совмещенными воедино и наклоненными в разных направлениях. Уклон таких конструкций делают небольшим, для того чтобы избежать устройства высоких стен.

3. Дом с двускатной крышей, пожалуй, самый экономичный и популярный вариант. Такая конструкция идеально покроет любую постройку прямоугольной формы и особенно хорошо подходит для дома с мансардой, так как окна, расположенные во фронтонах, способны обеспечить достаточный уровень вентиляции и освещенности в мансарде. Для мансарды часто используют вариацию двухскатной крыши – ломаную крышу, отличающуюся более крутым наклоном нижней части (65° — 80°ﹾ по отношению к верхней (25° — 30°ﹾ). Это позволяет создать дополнительную площадь в мансардном помещении. Сводчатая крыша, выполненная по окружности и любой другой форме, также является двускатной. Такой тип кровли украсит выступающие элементы дома.

4. Вальмовая кровля отличается хорошей устойчивостью к ветровым нагрузкам. Чаще всего такой дизайн крыши домов используется для покрытия зданий большой площади и придает дому более солидный вид, по сравнению с двускатной. Конструкция такой крыши сложна и обязательно содержит слуховые и мансардные окна, что обеспечивает достаточное освещение и вентиляцию.

5. Вариация вальмовой кровли – шатровая крыша используется редко, так как подходит только для зданий квадратного типа – беседок и башен.

6. Полувальмовые конструкции надежнее и экономичнее, а мансарда вентилируется и освещается с помощью фронтонов. Такой тип кровли рассматривают как разновидность двускатной.

7. Ломаная вальмовая конструкция объединяет в себе качества обеих этих систем. Применяется для больших презентабельных домов и очень сложна в исполнении. Главными ее достоинством являются выгодное использование полезной площади мансарды и эстетика.

Особенности возведения

• Для создания стропильного каркаса нужен больший объем деревянных материалов.
• При увеличении высоты стен для создания надежной опоры под кровлю, также, потребуется большее количество материалов.
• Изломы и изгибы крыши увеличат расход материала покрытия, подстилающих слоев и доборных элементов, ведь площадь такой крыши будет значительно больше, чем плоской. Именно в изломах, изгибах, кровли риск разгерметизации более высок, и ремонт крыши в таких местах стыкрв будет более трудоемким и дорогим. Таким образом, дом с плоской крышей, проект и его воплощение будут намного дешевле, чем сложная многоскатная конструкция.

• Монтаж крыши сложной формы более трудоемкий, он потребует привлечения высококвалифицированный специалистов.
• Для сложной крыши потребуются штучные материалы высокого качества: битумная или натуральная черепица, ведь покрытие крыши металлочерепицей значительно увеличит количество отходов.

Если мы забыли какую-то полезную информацию или у вас есть вопрос, напишите, пожалуйста, в комментариях:

Какую крышу выбрать?

Хорошая крыша должна быть не только надёжной и функциональной, но и привлекательной. Тому, кто строит или ремонтирует дом, выбрать вариант поможет методика анализа конструкций, предложенная автором статьи.

Какую крышу выбрать?

Получить максимум полезной площади жилища при минимальном пятне застройки желают многие домовладельцы. Делают это либо за счёт увеличения этажности строения, либо за счёт эффективного использования мансарды. В дачном строительстве именно второй вариант применяют наиболее часто.

Как будет выглядеть дом

Если прогуляться по старым садоводческим товариществам, нетрудно убедиться, что, несмотря на относительное разнообразие строений (и по размерам, и по использованным при возведении материалам), крыши над домиками чаще всего либо простые двухскатные, либо ломаные. Причём преобладание того или иного типа часто обусловлено тем, что бригады строителей, освоившие одну технологию, делают её массовой «в зоне своих действий». Да и сами дачники нередко придерживались принципа «как у соседа». Кроме того, раньше многие не задумывались о внешнем облике сезонного домика – лишь бы было практично.

Времена такого утилитарного подхода к постройкам проходят. Нынешний дачник всерьёз задумываются о том, как будет выглядеть его домик. Но как сделать и красиво, и практично, и дёшево? Об этом и поговорим.

Типы крыш

Для примера рассмотрим три типа крыш (рисунок 1):

1. Простую двухскатную крышу (заштриховано красным);
2. Ломаную крышу (заштриховано синим);
3. «Приподнятую» крышу (заштриховано зелёным).

Рисунок 1. Размеры крыш разных типов при ширине строения 6 м

Возьмём наиболее распространённые габариты строения в плане 6 х 6 м, обусловленные стандартной длиной пиломатериалов.

Пиломатериалы

А поскольку речь идёт о крыше, нас больше интересует ширина строения.

Для оценки результатов воспользуемся положениями СНиП 2.08.01-89 «Жилые здания». В изменениях №2 к этому документу (прилож. 2, пункт 6) содержится требование: «При определении площади помещения мансардного этажа учитывается площадь этого помещения с высотой до наклонного потолка 1,5 м при наклоне 30° к горизонту, 1,1 м – при 45°, 0,5 м – при 60° и более.
Чем круче крыша, тем большие ветровые нагрузки она испытывает. Хотя есть и плюс –
с крутой крыши лучше сползает снег. Но если есть крутой перелом крыши, снег часто задувает
под кровлю.
При промежуточных значениях уклона высота определяется по интерполяции. Площадь помещения с меньшей высотой следует учитывать в общей площади с коэффициентом 0,7. При этом минимальная высота стены должна быть:

• 1,2 м при наклоне потолка 30°,
• 0,8 м при 45. 60°,
• не ограничивается – при наклоне 60° и более.

Исходя из этих требований, примем высоту стен для вариантов крыш №1 и №3 – 1,2 м, а высоту потолков (ригеля) – 2,2м. Углы наклона кровли примем:

• для крыши №1 – 45°,
• №2 – 60° и 30°,
• №3 – 37,5°.

Для удобства сравнения площадей отделываемых поверхностей (стен, наклонных и обычных потолков, полов и кровли) условно примем длину (глубину) помещений строения равной 1,0 м.

Площади фронтона и сечения мансарды (последняя на рис. 1 заштрихована) будем определять без учёта оконных, дверных и прочих проемов. Сечение пиломатериала для стропильных ферм примем 50х150 мм. Результаты расчётов сведём в табл. 1. Из неё сразу видны достоинства и недостатки взятых вариантов крыши с точки зрения расхода материалов и трудозатрат.

Таблица 1

Многие скажут, что в мансарде по вариантам №1 и №3 вдоль стен нельзя установить гардероб, книжный шкаф и пр. Это так, но не следует забывать, что основное назначение этого этажа – зона отдыха. Лучше там разместить спальню, детскую, а в больших домах – бильярдную, кабинет и даже санузлы. Наклонный потолок не только не мешает поставить под ним стол, тумбу для белья или расположить спальное место, но и придает помещению особый шарм. Заметим, что в вариантах №1 и №3 ригель можно устанавливать на различной высоте, что приведёт лишь к незначительному изменению площади торцевых стен. В варианте же №2 (ломаная крыша) изменение высоты потолка приведёт к изменениям пропорций и внешнего вида крыши (рис. 2 б, в).

Рисунок 2. Варианты крыш

Ориентация крыши

Обычно конёк крыши располагают вдоль длинной стороны строения (рис. 3 а, б, в) из-за того, что строение легче перекрыть поперёк, чем вдоль. При меньшем пролёте нужна балка меньшего сечения (конечно, если нет промежуточной внутренней стены). В домах же шириной менее 6 м балку и вовсе приходится наращивать, поскольку стандартная длина пиломатериалов в продаже составляет 6 м.

Рисунок 3. Виды домиков с крышами разных типов

А если у нас садовый домик или баня небольшие, с размерами 5 х 6 либо 4 х 6 м или даже менее? Придержи условиях у нас получится следующая картина. На рис. 4,5 хорошо видно, как при заданных начальных условиях изменится ширина помещения мансарды, а значит, и её удобство.

Рисунок 4. Размеры крыш разных типов при ширине строения 5м

При ширине строения 4,0 м и менее в помещении под крышей, построенной по вариантам №1 и №3, уменьшится и высота потолка, что ещё больше усугубит ситуацию.

Рисунок 5. Характеристики крыш различных типов при ширине строения 4 м

В итоге помещения получатся узкими и длинными, как вагон (см. табл. 2, вар. 2, поз. 7, 8, 9).

Таблица №2. *Конек крыши расположен вдоль короткой стены

Очевидно, что помещения с соотношением ширины к длине, превышающем 1:2, крайне неудобны. При сдвигании же стоек П-образных конструкций к наружным стенам мы увеличим угол боковых скатов ломаной крыши и в итоге придём к простому двухэтажному строению с той лишь разницей, что стены второго этажа будут сформированы стойками П-образных конструкций крыши (рис. 2 в). Внешнее такое строение частенько напоминает молоденькую поганку.

Нетрадиционное расположение крыши

Сразу оговоримся, что речь идёт о строениях, размеры которых в плане превышают 3 х 4 м. При меньших габаритах мансардный этаж не делают, поскольку, за вычетом лестничного проема, на полезную площадь мало что останется (если, конечно, не выносить лестницы наружу). Итак, развернем крышу на 90° и расположим конёк вдоль короткой стены (см. табл. 2).

Изменение направления скатов кровли на 90° приводит к увеличению площади мансарды. Есть плюсы и с экономической точки зрения. Крыша, перекрывающая строение поперёк, более экономичным и по трудозатратам, и по расходу материалов. Крыша при этом формирует более выигрышный архитектурный облик строения.

Конечно, на вкус и цвет товарищей нет. Но прежде чем приступать к строительству, стоит задать себе вопрос: а как это будет выглядеть? И не только задать, но попробовать на него ответить. Простейший способ – вычертить варианты крыши на кальке, а затем приложить их к чертежу фасада здания. Либо смоделировать варианты на компьютере. Выбранный вариант после этого можно проработать более детально.

Текст: С. Арсеньев, Санкт-Петербург.
Рисунки: архив ИВД.
