Устройство крыши из металлочерепицы инструкция

Инструкции по монтажу металлочерепицы

Заказать монтаж: +7 (495) 255-19-32

Инструкция по монтажу металлочерепицы Гранд Лайн в формате PDF на русском, узбекском и таджикском языках.

Металлочерепица – надежное и долговечное кровельное покрытие. Высокая коррозионная устойчивость этого материала обеспечивается за счет использования высококачественного сырья (оцинкованной стали ведущих мировых производителей) и специальных полимерных покрытий. В компании «Строймет» Вы можете купить металлочерепицу Grand Line по выгодным ценам. Также у нас в наличии кровельные материалы других известных производителей из России и Финляндии.

Доборные элементы металлочерепицы Гранд Лайн

Торцевая планка

Фиксирует листы металлочерепицы на торцах кровельных скатов, препятствуя ослаблению крепежа. Защищает конструкцию от ветра и атмосферных осадков.

Планка ендовы верхняя

Декоративный элемент, закрывающий стык между скатами на внутренних углах кровли.

Планка ендовы нижняя

Обеспечивает отведение атмосферных осадков на стыках смежных скатов.

Препятствует неконтролируемому сходу снежного покрова с кровельных скатов. Защищает от дополнительной снеговой нагрузки водосточные желоба, а также прилегающую к зданию территорию.

Конек

Закрывает стык смежных скатов кровли, препятствуя попаданию атмосферных осадков в подкровельное пространство.

Заглушка

Монтируется в торцевой части конька.

Планка карнизная

Защищает лобовую доску и другие деревянные элементы стропильной системы, расположенные в нижней части карнизных свесов, от негативного воздействия влаги.

Планка примыкания

Устанавливается на стыках кровельных скатов с вертикальными конструкциями (стенами, дымоходами).

Основные требования при работе с металлочерепицей

Перевозка

Во избежание повреждений листы необходимо неподвижно зафиксировать в кузове автомобиля. При этом они должны полностью помещаться в кузове по длине (в противном случае на линии свеса возможны перегибы). Оптимальный режим движения транспортного средства: скорость не выше 80 км/ч, без резких разгонов и торможений.

Погрузочно-разгрузочные работы

Могут производиться вручную или с использованием спецтехники (автопогрузчиков, подъемных кранов с мягкими стропами). Упаковки выгружаются на ровную, чистую, сухую поверхность. Количество персонала при ручной разгрузке зависит от длины листов (1 человек на 2 пог. м, но не менее 2 человек на 1 лист). Переноска осуществляется в вертикальном положении. Запрещается волочить листы по земле и другим поверхностям.

Хранение

Листы металлочерепицы штабелируются с использованием деревянных брусков (укладываются в основании штабелей) и реек (укладываются между листами). Если хранение осуществляется на открытой площадке, необходимо обеспечить небольшой уклон листов по длине для стока воды. В непосредственной близости от места хранения запрещается проведение сварочных работ, а также других операций, способных повредить поверхность металлочерепицы.

Техника безопасности

Во избежание порезов об острые края металлочерепицы персонал должен работать в защитных перчатках. В процессе подъема листов на кровлю и их монтажа необходимо использовать страховочное оборудование. Запрещается проводить высотные работы в сложных погодных условиях (при сильном ветре, дожде, граде, снегопаде).

Крепеж

Для фиксации листов металлочерепицы используются саморезы из нержавеющей стали с полимерной прокладкой. Примерный расход – 6-7 саморезов на 1 кв. м.

Устройство кровли из металлочерепицы – технология укладки

Металлочерепица – кровельное покрытие на основе оцинкованной стали с волнообразным профилем, имитирующим форму керамической черепицы. Она является одним из наиболее популярных материалов для возведения крыши. В строительных магазинах представлен широкий представлены все сопутствующие элементы для создания кровли из металлочерепицы (коньковые профиль, ендовы, карнизные, фронтонные планки), чтобы выполнить кровельные работы своими руками. В этой статье мы расскажем, как выглядит технология устройства кровли из металлочерепицы.

Характеристики материала

Металлочерепица – кровельное покрытие на основе оцинкованной стали с полимерным или лакокрасочным слоем, используемое для возведения холодной или теплой кровли. Она производится методом холодного проката из стальных заготовок. Сильными сторонами металлочерепицы считаются:

  • Легкий вес. Один квадратный метр металлочерепицы весит 5,5-6,5 кг, что позволяет выполнять укладку на разреженную обрешетку, не усиливая стропильный каркас крыши.
  • Долгий срок службы. Качественная металлочерепица, а также доборные элементы из оцинкованной стали эксплуатируются более 20-25 лет при грамотном обслуживании и своевременном ремонте.
  • Устойчивость к коррозии. Цинковый слой, полимерное покрытия надежно защищают сталь от воздействия воды, потому металлочерепица не подвергается коррозии.
  • Высокая несущая способность. Благодаря волнистому профилю, металлочерепица обладает высокую несущую способность и не деформируется под воздействием интенсивных нагрузок.
  • Устойчивость к перепадам температуры. Перепады температуры не оказывают влияние на прочностные качества, целостность материала, поэтому он используется во всех климатических зонах.

Важно! Покрытие из металлопрофиля рекомендуется укладывать на односкатные и многоскатные крыши с уклоном не менее 12 градусов. Для монтажа холодной кровли потребуется непосредственно кровельный материал, а также доборные элементы: ендовы, коньки, карнизные или фронтонные планки, элементы водостока, софиты для подшивки карнизов, молниезащита, снегозадержатели. Конструкция теплой крыши подразумевает дополнительное использование утеплителя и пароизоляции.

Выбор элементов

Крыша из металлочерепицы – многослойная конструкция, элементы которой взаимодействуя друг с другом, повышают ее качество и срок службы. Строение холодной кровли состоит из гидроизоляции, обрешетки и кровельного покрытия, а в состав теплой входит еще пароизоляция и слой утеплителя. Опытные мастера рекомендуют выбирать материалы для устройства крыши в соответствии со следующими критериями:

  1. При выборе металлочерепицы играют роль всего 2 показателя – высота гофры и толщина стали. Чем эти показатели выше, тем больше прочность и несущая способность кровельного покрытия. Необходимое количество листов рассчитывают, исходя из площади скатов и полезной площади полотна.
  2. Доборные элементы, такие как карнизная и фронтонная планка, приобретаются в зависимости от метража свесов с учетом нахлеста 15-20 см. Они подбираются в тон металлочерепице.
  3. Ендовы используются для оборудования стыков между скатами в многоскатных, сложных конструкциях. Они представляют собой стальные планки в виде уголка с полимерным покрытием.
  4. Коньковый профиль используется для оборудования конька крыши. Коньковые элементы, как и ендовы, представляют собой уголки с крепежными полочками 20-50 см. Чем шире полочки, тем лучше профиль защищает от проникновения влаги зазор между листами материала.

Учтите, конструкция теплой кровли намного проще, чем теплой, так как она состоит всего из 3 слоев. Однако, кровельные комплектующие применяются для устройства крыши любого типа. Качественные доборные элементы помогают сохранить целостность кровельного полотна при оборудовании узлов примыкания к вертикальным и горизонтальным поверхностям, места прохода труб и аэраторов через скат, сводя к минимуму риски возникновения протечек.

Кровельный пирог

Основа долговечности и надежности крыши – грамотно составленный кровельный пирог из совместимых материалов, который обеспечивает герметичное и прочное покрытие. Конструкция крыши из металлопрофиля имеет многослойное строение, выполняющие 4 важных функции: гидроизоляция, термоизоляция, пароизоляция, ветрозащита. Кровельный пирог под металлочерепицу состоит из следующих ингредиентов:

  • Пароизоляция. Она защищает стропильный каркас от проникновения пара, насыщенного влагой, из нагретых помещений верхнего этажа или мансарды. Пароизоляция – диффузная мембрана, которая пропускает воздух, но не дает пройти воде, она крепится на нижнюю поверхность стропил строительным степлером.
  • Термоизоляция. Утеплитель монтируют между стропильными ногами каркаса крыши. Слой термоизоляции, необходимый для поддержания оптимального температурного режима, рассчитывают, исходя из климатических условий. В конструкцию холодной крыши утеплитель не входит.
  • Гидроизоляция. Гидроизоляционный материал укладывается поверх стропил, чтобы защитить деревянные элементы каркаса от проникновения влаги снаружи. В качестве гидроизоляции применяется пленка или мембраны. Для устройства холодной кровли допускается использование рубероида.
  • Контробрешетка. Рейки толщиной 2-3 см, уложенные вдоль стропил, образуют контробрешетку, которая формирует вентиляционный зазор между слоями кровельного пирога.
  • Обрешетка. Металлочерепица монтируется на решетчатую обрешетку, закрепленную перпендикулярно стропилам. Этот элемент конструкции отвечает за распределение веса кровельного покрытия и придание жесткости скатам.

Учтите, что инструкция предписывает использование вспомогательных элементов, которые формируют герметичное покрытие, со всех сторон защищенное от проникновения влаги. Если выполнять устройство кровли из металлочерепицы, используя ендовы, коньковый профиль и различные планки примыкания, то протечек не будет даже во время обильных ливней.

Требования к обрешетке

Укладка металлочерепицы выполняется на прочное основание – обрешетку. Обрешеткой называют настил из деревянных досок или брусков, уложенных с просветом, к которому прикрепляют кровельный материал. Элементы обрешетки должны поддерживать кровельное полотно в 3 местах, чтобы предотвратить деформацию: по бокам листа и в центре. К обрешетке предъявляются следующие требования:

  1. Инструкция предписывает монтировать для настила металлочерепицы обрешетку с шагом 30-50 см в зависимости от длины волны кровельного покрытия.
  2. Древесину для изготовления обрешетки обрабатывают антисептическими и огнеблокирующими составами, чтобы защитить от гниения и повысить сопротивляемость к огню.
  3. В местах, где крепятся ендовы, коньковый профиль или снегозадержатели, обрешетку усиливают дополнительным элементом. Это делается так как ендовы и другие разжелобочные элементы являются местами скопления жидкости и снега, поэтому нагрузка на стропила там выше.

Опытные мастера утверждают: чем более пологие у крыши скаты, тем меньше должен быть шаг обрешетки. Такая инструкция объясняется тем, что с крыш с маленьким уклоном жидкость и снег не соскальзывают самостоятельно, а задерживаются, в результате чего нагрузка на стропила и обрешетку повышается.

Технология укладки

Укладка металлочерепицы выполняется после окончания сборки стропильного каркаса и обрешетки. Чтобы избежать намокания деревянных элементов каркаса, нужно выполнять монтаж в сухую погоду. Из соображений безопасности запрещается производить высотные работы в ветреную погоду. Чтобы качественно уложить металлопрофиль. Существует следующая инструкция:

  • Поверх стропильных ног укладывают гидроизоляционный материал, начиная с кровельного свеса. Укладка производится с небольшим провисанием, чтобы под давлением воды гидроизоляция не лопнула. К стропилам пленка крепится степлером, нахлест между полосами делают 10-15 см, проклеивая его клейкой лентой.
  • Вдоль стропил прямо поверх гидроизоляции устанавливают рейки контробрешетки, которые формируют вентиляционный зазор, необходимый для защиты кровельного материала от конденсата.
  • Затем перпендикулярно стропильным ногам каркаса фиксируют к контробрешетке обрешетку с шагом, равным длине волны металлопрофиля.
  • Выполняют раскрой листов металлочерепицы под размеры ската. Если покупать материал напрямую у производителя, то нарезка выполняется в заводских условиях, поэтому горизонтальных стыков между листами не будет. Резать металлопрофиль вне производства можно циркулярной пилой, электролобзиком или ножовкой по металлу.
  • Начинают укладку с нижнего правого края ската. Если укладка выполняется в один ряд, то листы крепятся друг за другом. Если монтаж идет в 2 ряда, то сначала укладывают крайний лист снизу ската, затем фиксируют лист над ним, потом 2 лист первого ряда и так далее.
  • Крепят лист к обрешетке при помощи кровельных саморезов с резиновой прессшайбой, которая закрывает крепежное отверстие от проникновения воды. Саморезы вкручивают строго под прямым углом к поверхности кровельного материала, оставляя зазор 1-2 мм, чтобы не деформировать его. Для фиксации 1 листа требуется 10-15 саморезов.
  • Металлочерепицу при монтаже нахлестывают друг на друга на 1 волну. Место перекрывания листов фиксируется саморезов через капиллярную канавку.

Обратите внимание! При фиксации металлочерепицы важно не перекрутить саморез, чтобы избежать деформации материала и сколов на полимерном покрытии. Для этого лучше работать шуруповертом на низких оборотах.

Монтаж доборных элементов

На укладке кровельного материала устройство крыши из металлочерепицы не заканчивается. Чтобы сделать конструкцию более прочной, защищенной от атмосферной влаги и завершенной, нудно установить ендовы, коньковый профиль и карнизные планки. Работы выполняются в следующем порядке:

  1. Устанавливают коньковый профиль. Оп прикрепляется к обрешетке вдоль конькового соединения кровельными саморезами. Для защиты торцов профиля от попадания воды используют специальный уплотнитель.
  2. Фиксируют ендовы и другие разжелобочные элементы. Для защиты стыков между скатами и мест примыкания к вертикальным поверхностям устанавливают специальные планки.
  3. Карнизные и фронтонные свесы оборудуют специальными планками, защищающими от влаги и ветра.
  4. Зашивают карнизные и фронтонные свесы софитами. Эти перфорированные панели защищают нижнюю поверхность ската, не защищенную гидроизоляцией, от контакта с водой.
  5. Устанавливают водосток, снегозадержатели и молниезащиту.

Помните! Ендовы, коньки, планки примыканий и водосток – не декоративные ‘элементы кровли. Они выполняют функцию защиты полотна от протечек, герметизируя его. При условии правильного оборудования кровельного пирога и использовании вспомогательных комплектующих, крыша из металлочерепицы прослужит 20-30 лет.

Монтаж металлочерепицы: пошаговая инструкция с полезными рекомендациями

Время чтения: 6 минут Нет времени?

Читать еще:  Утепление второго этажа под крышей

Отправим материал вам на e-mail

Для обустройства кровельной части в последнее время все чаще применяется металлочерепица. Материал поставляется в виде профилированных листов с полимерным покрытием. При желании можно самостоятельно выполнить монтаж металлочерепицы. Пошаговая инструкция поможет это сделать без серьезных ошибок.

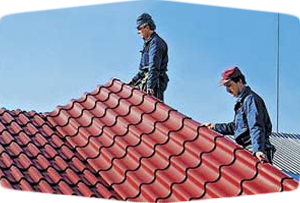

Работы по укладке фрагментов кровельного покрытия

Плюсы и минусы кровельного материала

В основе изделий лежит стальной лист толщиной 0,45-0,55 мм. Он оцинкован и имеет специальное покрытие на основе полимеров. Стоимость продукции может варьироваться в зависимости от толщины металла и типа защитного слоя.

Можно наглядно оценить внешние данные материала

Перечисление достоинств

Выделить в первую очередь необходимо следующие преимущества:

  • эстетическую привлекательность;
  • стойкость к атмосферным воздействиям;
  • доступную стоимость;
  • легкость основных элементов.

Широкие возможности в дизайне обеспечиваются многообразием профилей и цветов

Обратите внимание! Полимерные покрытия выполняют не только защитную, но и декоративную функцию, так как их цветовая гамма может варьироваться в достаточно широком диапазоне.

Немногочисленные недостатки

Так как листы имеют небольшую толщину при достаточно больших размерах, риск повредить их при небрежном монтаже все же существует. При соблюдении всех правил целостность элементов нарушить сложно.

Чтобы не сломать листы при подъеме, рекомендуется использовать бруски

Другим недостатком является появление шумового эффекта при сильном дожде во время эксплуатации. Однако при правильной звукоизоляции жилого пространства этот минус полностью исключается.

Статья по теме:

Размеры листа металлочерепицы для крыши. Цены, бренды, разновидности материала., а также советы по выбору в отдельной публикации нашего онлайн-журнала.

Инструменты для монтажных работ

Заранее необходимо приготовить набор инструментов и дополнительных приспособлений для проведения работ:

  • электрические или простые ножницы по металлу;
  • шуруповерт;
  • молоток;
  • механический степлер;
  • рулетка и карандаш;
  • ножовка или циркулярная пила.

Наиболее удобно производить резку металлочерепицы электрическими ножницами

Обратите внимание! Запрещается резать листы с использованием абразивных кругов, так как высокое температурное воздействие приводит к разрушению не только полимерного, но и цинкового слоя.

Базовый комплект дополнительных деталей

В пошаговой инструкции по монтажу металлочерепицы должны быть упомянуты основные элементы, использующиеся совместно с листами. Они используются в зависимости от конфигурации крыши и эксплуатационных особенностей.

Представлены основные элементы кровельного покрытия

Предлагается взглянуть на список базовых деталей:

  • конек требуется для закрытия верхнего стыка между двумя скатами;

Пример расположения ендовы на пересечении скатов

Инструкция по монтажу металлочерепицы: пошаговое выполнение работ

Погрузка и выгрузка изделий может осуществляться вручную, но в ходе работ должно быть привлечено определенное количество человек. Обычно требуется 1 человек на 1,5-2 погонных метра длины листа. То есть при разгрузке металлических фрагментов протяженностью 6 м должно присутствовать 3-4 человека.

Устройство гидроизоляции и фиксация контрольных брусков

Если между стропилами будет укладываться теплоизоляция, то гидроизоляционный материал должен присутствовать в любом случае. Он крепится скобами к несущей части крыши. Полотна расстилаются поперек стропильных ног с напуском не менее 15 см по всем скатам.

Укладка гидроизоляция под обрешетку

Непосредственно по стропилам прибиваются бруски 50х50 мм, обеспечивающие вентиляционный зазор между гидроизоляцией и кровельным материалом. Для фиксации применяются гвозди не менее 90 мм.

Схема, при которой обеспечивается качественная вентиляция

Правильный монтаж обрешетки под металлочерепицу

В качестве обрешетки обычно используется обрезная доска толщиной 25 мм и шириной 100 мм, но конечный выбор будет зависеть от шага стропил. Элементы крепятся к брускам 50х50 мм при помощи гвоздей длиной не менее 70 мм. Расстояние между досками зависит от длины волны применяемой металлочерепицы.

Шаг обрешетки популярных видов металлочерепицы

В месте установки конькового элемента рекомендуется установить две планки вплотную друг к другу. Это упростит монтаж конька на металлочерепицу. Таким же образом следует поступить в местах крепления ендов. Нижняя доска обрешетки должна быть выше остальных на высоту волны. Обычно толщины вагонки хватает для компенсации перепада.

Обрешетка готова к укладке кровельного покрытия

Установка деталей, монтирующихся до листов

Для защиты вентилируемого пространства под кровлей от проникновения влаги и уличного мусора выполняется монтаж карнизных планок металлочерепицы. На торцы брусков 50х50 мм дополнительно должна быть закреплена вентиляционная лента.

Карнизная планка фиксируется к обрешетке

При установке ендовы осуществляется укладка универсального уплотнителя. Нижний край элемента должен находиться на поверхности карнизной доски. При стыке по горизонтали делается напуск не менее 30 см.

Обводка кирпичного дымохода подразумевает вывод гидроизоляционной мембраны не менее чем на 50 мм. В самой трубе проделывается штроба, глубина которой должна составить минимум 15 мм. Вода отводится в ендову, расположенную в непосредственной близости.

Схема обводки дымоходной трубы

Процесс укладки и крепления листов

Все листы необходимо выравнивать по горизонтали с выпуском за обрешетку 50 мм. При фиксации металлических элементов следует придерживаться следующих пунктов:

  • саморез необходимо устанавливать в прогиб волны, где лист прилегает к обрешетке;
  • к нижней доске крепление осуществляется над ступенькой непосредственно через волну;
  • вдоль края ската крепежные детали вкручиваются в каждую волну.

Схема расположения и фиксации листов

Инсталляция торцевых планок и конька

Элементы для закрытия торцевых стыков монтируются по направлению от карнизного свеса к коньку. Напуск на соседние планки должен составлять 10 см. Рекомендуемый шаг между крепежными деталями – 35 см.

Боковой край листов закрывается торцевой планкой

Что касается конька, то он фиксируется в верхний гребень каждой второй волны. При наращивании элементов оставляется напуск не менее 15 см. По всей длине крепится самоклеющаяся уплотнительная лента.

Расположение уплотнителя непосредственно под коньком

Дополнительная инструкция по монтажу снегозадержателей на металлочерепицу

Число элементов для удержания снежных сугробов на крыше подбирается с учетом геометрии крыши. В зонах большого скобления снега может быть установлено два ряда металлических профилей. Снегозадержатели пропускного типа являются оптимальным решением для индивидуальных строений. Они крепятся с использованием длинных саморезов к самой обрешетке через кровлю. Расстояние между точками фиксации обычно колеблется в пределах 50-100 см.

Снегозадержатели располагаются по краю скатов

Заказ кровли из металлочерепицы: цены на работы по монтажу

Если нанимать специалистов, то придется потратить дополнительные средства. Цена на работы по монтажу металлочерепицы за м2 представлена в таблице.

Таблица 1. Средняя стоимость работ по монтажу металлочерепицы

Наименование операцииСтоимость в рублях
Монтаж кровельного покрытия на крышах простой конфигурации за квадратный метр230
Монтаж кровли на крышах сложной конфигурации за квадратный метр270
Устройство гидроизоляции с вентиляцией и обрешеткой за квадратный метр180

Подведение итогов

Если финансовые возможности не позволяют нанять рабочих, то можно своими руками выполнить монтаж металлочерепицы. Пошаговая инструкция даст возможность ознакомиться с базовой информацией, которая предостережет от ошибок при осуществлении работ.

Видео: монтаж металлочерепицы — подробная видео инструкция

Экономьте время: отборные статьи каждую неделю по почте

Монтаж металлочерепицы: видео-инструкции и правила монтажа

Укладка металлочерепицы – очень ответственный момент в строительстве или ремонте дома. Поэтому новичкам в кровельном деле, которые не имеют опыта работы с этим материалом, необходимо предварительно познакомиться с тем, как должен проходить монтаж кровли из металлочерепицы – инструкция поможет понять, как следует проводить работы, чтобы кровля была надежной и служила долго. Не помешает посмотреть и видео уроки по монтажу, в которых опытные кровельщики делятся секретами и нюансами работы.

Металлочерепица сегодня используется очень широко. Популярность материала объясняется его хорошими эксплуатационными качествами. Покрытие кровли получается достаточно легким, привлекательным внешне и, при этом, надежным. Производители предлагают металлочерепицу различных цветов, поэтому можно подобрать кровельный материал, который идеально подойдет к цветовому оформлению каждого дома.

Работа с металлочерепицей несложна, но необходимо знать основные правила обращения с этим материалом. Поэтому новичкам нужно будет познакомиться с тем, как укладывается металлочерепица – монтаж-инструкция подробно описывает все этапы работ.

  1. Правила обращения с материалом
  2. Правила транспортировки и хранения
  3. Как обрабатывать листы?
  4. Особенности монтажа
  5. Обрешетка
  6. Укладка листов

Правила обращения с материалом

Основное требование при работе с металлочерепицей – сохранение целостности защитного слоя. Поэтому нужно очень аккуратно обращаться с таким материалом, как металлочерепица – технология монтажа и видео инструкции дают четкие рекомендации по правилам обращения с покрытием.

Повреждений защитного полимерного слоя чревато не только потерей эстетичного вида, но и сокращением срока службы покрытия. Ведь место повреждения становится очагом коррозии, в результате чего стальная основа материала разрушается.

Правила транспортировки и хранения

  • Перевозить металлочерепицу необходимо в заводских упаковках.
  • Для перевозки необходимо использовать автотранспорт с длиной кузова, превышающей или равной длине упаковки металлочерепицы.

  • При переноске отдельных листов нельзя допускать их перегиба и деформации. Рекомендуется брать лист за длинную сторону с двух сторон.
  • Категорически запрещается перемешать листы методом волочения.

Совет! Края листы металлочерепицы довольно острые, поэтому при переноске и работе с материалом обязательно нужно использовать защитные перчатки.

  • Для хранения металлочерепицу необходимо поместить в помещение с хорошей вентиляцией.
  • При невозможности хранить материал в доме, нужно будет построить навес и решетчатый поддон для складирования пачек металлочерепицы.
  • Устанавливают пачки с металлочерепицей наклонно, чтобы на них не задерживалась влага.

Как обрабатывать листы?

  • В процессе монтажа возникает необходимость разрезать листы. Делать это нужно при помощи ножовки, пилы с электроприводом твердосплавными режущими полотнами или ножницами по металлу.

Совет! Применять для резки листов углошлифовальную машинку (болгарку) запрещено.

  • Места срезов на листах необходимо покрыть специальным антикоррозийным покрытием, чтобы восстановить разрушенный защитный слой.

Совет! Этот же антикоррозионный состав нужно применять, если в процессе монтажа на поверхности покрытия появится дефект – скол, царапина и пр.

  • При резке и прикручивании материала образуются стружки. Их нужно будет сразу же смести с поверхности при помощи мягкой щетки, иначе на поверхности вскоре появятся пятна ржавчины.

Особенности монтажа

От того, насколько правильно будет произведен монтаж, зависит срок службы покрытия. Поэтому нужно будет внимательно изучить вопрос о том, как производится монтаж металлочерепицы своими руками – видео инсрукции окажут в этом неоценимую помощь.

Обрешетка

Первым этапом монтажа кровельного покрытия является строительство обрешетки и контробрешетки. Вот основные правила строительства:

  • Если строится «теплая» кровля, то необходимо строить внутреннюю и внешнюю обрешетку. Первая обеспечит вентиляционный зазор между слоем утеплителя и гидроизоляцией, вторая нужна для проветривания пространства между гидроизоляционным слоем и покрытием из металлочерепицы.

  • Обрешетку собирают из бруса с сечением 50 мм, прибивая его к стропильным ногам оцинкованными гвоздями.
  • На внутреннюю контробрешетку (или на стропильные ноги при строительстве «холодной» кровли) настилается гидроизоляционный мембранный материал. Пленку гидроизоляции удобно крепить при помощи скоб строительного степлера.
  • Поверх слоя гидроизоляции строят наружную контробрешетку, а затем приступают к строительству настила, на который будет укладываться материал.
  • Собирают основную обрешетку из досок, причем первая доска, укладываемая вдоль карниза, должна быть на 10-15 мм толще остальных.

Укладка листов

Закончив строительство обрешетки, можно начинать монтаж кровли из металлочерепицы – видео инструкции дают четкое понимание о правилах укладки материала.

  • Начинать монтаж следует с одной из сторон ската кровли. Причем, если выбрано направление укладки слева направо, то при формировании нахлеста край последующего листа заводится под уже уложенный. При начале монтажа с правой стороны ската, напротив, край последующего листа должен перекрывать предыдущий.
  • Крепятся листы специальными саморезами, укомплектованными уплотнительными шайбами. Располагать саморез нужно сторого перпендикулярно к листу металлочерепицы, а не под углом.
  • При укладке листов рекомендуется сначала соединить между собой блок из 3-4 листов и, только потом, хорошо выровняв этот блок, крепить материал к обрешетке.
  • Схема укладки листов выбирается в зависимости от конструкции и размеров крыши.

Итак, прежде чем браться за выполнение кровельных работ самостоятельно, следует изучить вопрос о том, как необходимо проводить монтаж крыши из металлочерепицы – видео инструкции и подробные текстовые описания этапов работы помогут избежать ошибок и выполнить все этапы работ грамотно.

Монтаж металлочерепицы

Металлочерепица — популярный кровельный материал, который широко применяется в частном и промышленном строительстве. Металлочерепица обладает многими преимуществами по сравнению с другими видами кровельных материалов, она сочетает в себе эстетику и функциональность. Технология монтажа металлочерепицы достаточно проста и хорошо отработана.

Соблюдение технологии монтажа металлочерепицы обеспечивает отличный внешний вид кровли и долгий срок службы.

Подготовка к монтажу металлочерепицы

Расчет количества металлочерепицы

При расчете количества металлочерепицы надо учитывать, что листы укладываются внахлест, поэтому используется не вся площадь поверхности, а только часть. Поэтому при расчетах указывают полезную площадь листа или полезную длину и ширину.

Металлочерепица по доступным ценам

Цвета по каталогу RAL

Минимальный размер нахлеста составляет 15 см. Стандартный лист металлочерепицы имеет полезную ширину 110 см. При заказе металлочерепицы Вы можете сразу попросить порезать листы под Ваш размер, это сэкономит расход материала. Многие поставщики металлочерепицы оказывают такую услугу.

Инструменты для монтажа

Для монтажа металлочерепицы Вам понадобятся специальные инструменты: молоток, шуруповерт, инструменты для резки листов, инструменты для измерения, уровень.

Для резки листов металлочерепицы необходимо использовать электрические высечные ножницы, электролобзик или качественные ножницы по металлу

Обратите внимание: ножовка или болгарка могут испортить защитный полимерный слой, что в дальнейшем приводит к коррозии металлочерепицы.

Устройство кровли из металлочерепицы

1) Металлочерепица (непосредственно кровля, внешний слой);

2) Обрешетка из досок, которая является основанием для монтажа металлочерепицы;

3) Контрообрешетка. Необходима для создания зазора между черепицей и другими материалами;

4) Слой гидроизоляции;

6) Теплоизоляционный материал;

7) Мембрана с пароизоляцией;

8) Внутренняя отделка кровли.

Это полное устройство кровли, также возможно устройство крыши без некоторых элементов из этого списка, например, без утеплителя или пароизоляции.

Обрешетка, контробрешетка и подготовка основания

Для обрешетки используют рейки, толщина которых составляет 15-20 мм. Сверху на рейки набивается брус размера 50*50. Поверх бруса набиваются доски, толщина досок составляет 25-30 мм. Между слоями остается воздушный коридор, который обеспечивает естественную вентиляцию внутри крыши. Шаг обрешетки под металлочерепицу может отличаться в зависимости от вида металлочерепицы (профиля)

На контрообрешетку укладывается гидроизолирующий слой. Для гидроизоляции могут использоваться специальные мембраны, гидроизоляционные пленки, а также обыкновенный рубероид. Рубероид крепится к брусьям при помощи шинки и гвоздей. Сверху гидроизолирующего слоя укладывается контробрешетка.

Карнизные доски должны иметь большую толщину, чем остальные. Например, если для обрешетки используется доска, имеющая толщину в 30 мм, то карнизные доски имеют толщину 40 мм. При монтаже карнизной доски будьте очень внимательны, поскольку случае ошибки придется переделывать всю обрешетку.

На каждый стык листов металлочерепицы должна приходиться доска. Шаг обрешетки зависит от ширины металлочерепицы. При стандартных размерах металлочерепицы (шаг волны 350 мм) шаг обрешетки будет равен 350 мм.

Монтаж металлочерепицы на кровлю

Монтаж металлочерепицы начинают с мест примыкания и других проблемных участков.

Для крепления металлочерепицы к обрешетке используются специальные кровельные саморезы того же цвета, что и листы металлочерепицы. Саморез необходимо закручивать перпендикулярно доскам обрешетки. Стальную стружку, которая образуется при закручивании саморезов, можно удалить с кровли мягкой щеткой. Средний расход кровельных саморезов при монтажа металлочерепицы — 7,5–9 шт. на кв. м.

Лист металлочерепицы нужно крепить в нижней части волны, чтобы не смять рисунок профиля. В нижней части волны находится самое жесткое место профиля.

Держатели для водосточных желобов крепят саморезами к первой планке обрешетки. Первый лист металлочерепицы выравнивается по торцу крыши и закрепляется возле конька крыши, в верхнем углу. Вынос листа за карниз составляет 40 мм. После этого сбоку укладывается второй лист. При укладке справа налево, второй лист укладывается на первый с перехлестом в 15 см. В месте нахлеста два листа скрепляются саморезами. Листы второго ряда подкладываются под листы первого ряда, укладка продолжается далее. При необходимости, листы металлочерепицы распиливаются с помощью инструментов.

Листы металлочерепицы крепятся дополнительно, для защиты от ветровой нагрузки:

  • Между собой, при стыковке по волнам;
  • Между собой, при стыковке по рядам;
  • К обрешетке на линии карниза;
  • К обрешетке на линии конька;
  • К обрешетке вдоль торцевых линий.

После крепления всех листов металлочерепицы устанавливаются торцевые планки, наружная ендова, наружные фартуки и коньки.

Техника безопасности при монтаже металлочерепицы

При разгрузке-погрузке, перемещении металлочерепицы следует надевать перчатки. При монтаже металлочерепицы лучше надевать нескользкую обувь спортивного типа. В дождливую погоду нежелательно выполнять монтаж металлочерепицы.

Наступать нужно только вдоль прогиба одной ногой. При проведении работ по монтажу металлочерепицы желательно использовать деревянную лестницу, которая закрепляется за конек здания.

Инструкции по монтажу металлочерепицы

Пошаговая инструкция по монтажу металлочерепицы на крышу. Подробная видео инструкция по установке металочерепицы на кровлю.

Как инструкция помогает сэкономить. Во что обходится ее несоблюдение.

Видео инструкции

Монтаж металлочерепицы МеталлпрофильУстановка металлочерепицы Ruukki
Монтаж шведского металлического водостокаУтепление и пароизоляция

Инструкция по монтажу металлочерепицы

Доставка, разгрузка и хранение

Чтобы доставить на объект металлочерепицу, необходим автомобиль с открытым верхом (грузят кран-балкой). Листы должны быть надежно закреплены при перевозке. Разгружать необходимо (в зависимости от длины листа) 2-4 рабочим. Поднимать листы надо по одному и аккуратно складывать. Хранить не более двух недель с момента доставки к месту применения до начала монтажа.

Укладка обрешетки

Обрешетка – это основа кровли. Перед монтажом необходимо провести обмер скатов, подготовить деревянные бруски и обработать их антисептиком. Монтаж обрешетки на скаты производится бригадой (2-3 чел.). Шаг обрешетки зависит от типа металлочерепицы. На коньке обрешетка двойная.

Гидроизоляция

Гидроизоляция необходима для защиты от влаги. Можно использовать пленку или мембрану (не требует зазора с утеплителем). Пленка раскатывается по скатам кровли с нахлестом и фиксируется контробрешеткой. Не забывайте выводить гидроизоляцию на карнизе.

Карниз кровли

При монтаже металлочерепицы, рекомендуется установить крюки для водостока. Их можно закрепить на стропила или карниз. Далее, карниз закрывается металлической планкой. С помощью двустороннего скотча закрепите гидроизоляционную пленку.

Устройство ендовы

Ендова является важной частью кровли, так как она защищает внутренний угол крыши от протекания. Состоит из двух элементов – нижняя ендова и верхний разжелобок. На стропила монтируется нижняя часть элемента, сверху кладется металлочерепица, и в конце монтируем разжелобок.

Отделка трубы

Отделка трубы производится с помощью гладкого листа, из которого гнется планка примыкания. Отметьте на трубе место штробы. Сделайте штробу, промойте ее и залейте герметиком. Вставьте элемент и закрепите на обрешетке. Сверху установите металлический «фартук».

Мансардные окна

Мансардные окна позволяют сделать дополнительное естественное освещение. Монтаж возможен при использовании двух элементов: оклад и комплект тепло и гидроизоляции. Возможно оснащение системой дистанционного управления.

Резка листов

Разметьте черепицу. В качестве инструмента необходимо использовать вырубные ножницы. Не используйте искрообразующий инструмент (болгарку). Место отреза закрасьте специальной краской для металла.

Укладка листов

Подъем листов на кровлю осуществляйте осторожно, с помощью 2-3 чел. Не допускайте сгибы и переломы листа. Подровняйте лист по коньку и закрепите его. Уложите следующий. Соблюдайте порядок укладки листов (см. рис.).

Крепление

Закрепите листы кровельными саморезами. Обеспечьте правильное крепление, без перетяжек. ЭПДМ-подкладка на саморезе должна быть надежно прижата, но не расплющена.

Установка конька

Существуют полукруглые и прямоугольные коньки. С полукруглыми используются заглушки. Монтаж конька производится после металлочерепицы, длинными саморезами (3,5х70 мм). Под конек необходимо уложить уплотнитель.

Ветровая планка

Ветровая планка защитит крышу от бокового ветра. Установите планку и закрепите ее длинными саморезами. Обеспечьте герметичность при стыковке ветровой планки с коньком.

Цена инструкции по монтажу металлочерепицы

Скачать инструкцию по монтажу кровли можно совершенно бесплатно. Почему тогда такой вопрос? Потому что незнание, как укладывать металлочерепицу, приводит к переделке всей кровли.

Опытные прорабы говорят, что 20-30% кровельных работ – это переделка новых крыш. Но «мастера бродячих бригад», которые их делали, не представляли устройство кровли, в глаза не видели инструкцию и не знают, как укладывать эту самую металлочерепицу. В результате:

  • крыша течет,
  • стропила загнивают,
  • утеплитель мокнет,
  • листы кровельного покрытия ржавеют,
  • а в мансарде появляется плесень.

И владельцу дома приходится раскошелиться на повторный монтаж кровли.

Цена работ по переделке крыши складывается вот из чего:

  1. Стоимость работ по демонтажу старой кровли и испорченного кровельного пирога.
  2. Стоимость устройства нового кровельного пирога и монтажа покрытия.
  3. Цена металлочерепицы (новой, так как старая за несколько лет могла прийти в негодность, если при укладке не соблюдалась инструкция).

Переделывать кровлю – это заплатить за демонтаж бракованной крыши плюс монтаж новой. То есть примерно 120-150% стоимости возведения кровли «с нуля». Это и есть цена инструкции по монтажу кровли.

Нужна ли инструкция, если кровлю делают строители?

В Финляндии, где финскую металлочерепицу укладывают финские кровельщики, инструкция владельцу дома, скорее всего, не потребуется.

У нас дела обстоят иначе. Члены «бродячих бригад» со всего СНГ не всегда точно знают устройство кровли из металлочерепицы и, вообще, как укладывать металлочерепицу. Хозяину придется регулярно проверять, все ли правильно делается и самому познать теорию кровельного дела. А для этого как раз и необходима инструкция по монтажу кровли из металлочерепицы.

Когда можно не читать инструкцию?

Только в одном случае – если монтаж металлочерепицы осуществляют мастера от компании-продавца. В этом случае можно быть уверенным – они не уйдут, пока не будут выполнены условия договора и подписан акт приемки-сдачи объекта. Результаты хорошей работы можно посмотреть в фотогалерее.

Монтаж металлочерепицы

При строительстве и ремонте крыши очень часто используют металлочерепицу. Долговечность этого материала напрямую зависит от его грамотной установки. Монтаж металлочерепицы довольно прост. При покупке Вы обязательно получите инструкцию по ее укладке. Однако без наличия навыков проведения кровельных работ не рекомендуется проводить отделку или ремонт крыши самостоятельно. Осуществление этих процессов лучше всего доверить профессионалам. Опыт показывает, что не стоит экономить на монтаже кровли из металлочерепицы, так как допущенные при этом ошибки могут слишком дорого Вам обойтись.

Если Вы хотите избежать различного рода неприятностей, Центр Кровли «Покрофф» рад помочь Вам. В нашей компании Вы сможете приобрести надежную металлочерепицу, а также заказать ее монтаж по разумной цене. Мы готовы предложить Вам материалы от отечественных и финских производителей и услуги наших партнеров-кровельщиков, которые выполнят укладку выбранного Вами кровельного покрытия, проведя предварительно замер крыши и все необходимые расчеты.

Как происходит монтаж кровли из металлочерепицы? Чтобы понять, как проводится этот процесс, кратко опишем проводимые при этом работы.

Перед началом монтажа металлочерепицы нужно получить представление о геометрических размерах кровли. Прямоугольные скаты в диагонали должны иметь одинаковую величину. Угол наклона крыши должен быть как минимум 14°. Если скат кровли имеет меньший уклон, то при установке материала необходимо делать нахлест на 2 волны.

При монтаже крыши из металлочерепицы необходимо предусмотреть надежное утепление ее конструкции. Для этого часто используют минвату, стекловолокно, пеноизол. Толщина утеплителя должна быть не менее 150 мм. Укладывать его нужно как можно плотнее к стенам и потолку здания.

Для исключения возможности проникновения влаги в подкровельное пространство необходимо установить паро- и гидроизоляционные пленки и обеспечить хорошую вентиляцию кровли.

Пароизоляцию укладывают внахлест под теплоизоляционный материал, при этом проклеивая стыки специальной клейкой лентой.

Слой гидроизоляции кладется от карниза к коньку горизонтально с нахлестом 150 мм и провисом пленки между стропилами обрешетки приблизительно в 20 мм.

Вентиляция — это главное условие долговечной эксплуатации кровли. Для этого необходимо обеспечить беспрепятственный проход воздуха в основание крыши. Вентиляция может представлять собой:

  • щель между карнизной планкой и кровельным материалом
  • зазор между гидроизоляцией и коньком
  • перфорацию в коньке
  • зазор в подшивке свеса крыши.

Перед креплением самого кровельного покрытия необходимо осуществить монтаж обрешетки. Для работы с металлочерепицей, в основном, используются деревянные брусы, которые предварительно необходимо просушить и обработать антипиреновыми и антисептическими средствами. Их толщина зависит от определенной конструкции здания. Нижняя доска основания должна быть толще примерно на 17-18 мм. Расстояние между началом первого и серединой второго бруса обрешетки должно составлять 300 мм, а между последующими — 350 мм.

Для лучшего закрепления коньковой планки по обе стороны прибиваются 2 дополнительные доски. По карнизу крыши обязательно должна быть закреплена карнизная планка. В соответствующих местах нужно провести монтаж ендовы.

Металлочерепица крепится к обрешетке с помощью кровельных саморезов длиной 29-38 мм. Существует несколько вариантов ее укладки:

  • В один ряд. Листы кладутся справа налево, выравниваются по торцу и карнизу и закрепляются по центру одним саморезом. Сверху накладывается второй слой, третий и четвертый. Затем листы закрепляются между собой и выравниваются по линии карниза.
  • В несколько рядов. Как и в предыдущем случае, укладывается первый лист, на него второй. Затем они скрепляются с помощью саморезов. После этого слева от первого листа укладывается и скрепляется с ним третий, над которым размещают четвертый. Затем весь блок выравнивается по торцу и карнизу и окончательно крепится с обрешеткой.
  • На треугольных скатах. Перед укладкой листов необходимо провести подготовительные работы. На треугольном скате размечается центр, через который проводится ось. То же самое проделывается с первым листом материала. После этого проведенные линии необходимо соединить и закрепить металлочерепицу. Остальные листы укладываются в обе стороны от первого.

Существуют общие правила установки МЧ:

  • Все листы крепятся в местах прилегания к обрешетке в прогиб волны. При этом для установки потребуется 6-8 шт. саморезов.
  • Со стороны торцевой доски листы крепятся в каждую волну.
  • Нижняя ендова прикрепляется к обрешетке при помощи кляммеров. Расстояние от листов кровельного покрытия при этом должно составлять 100 мм. Верхняя ендова устанавливается с помощью саморезов с шагом 200-300 мм после покрытия крыши кровельным материалом.
  • Фронтон должен быть закреплен таким образом, чтобы закрыть верхний прогиб волны покрытия кровли.

  • Монтаж конька осуществляется следующим образом: он крепится саморезами с нахлестом 100 мм к доскам обрешетки.
  • Пристенный профиль и планка примыкания устанавливаются в местах прилегания кровли к стенам, трубам и окнам здания.
  • Так происходит монтаж кровли из металлочерепицы. Если Вы хотите заказать выполнение всех этих работ «под ключ», свяжитесь со специалистами нашей компании. Мы с удовольствием проконсультируем Вас по любому вопросу: расскажем, чем различаются МЧ «Монтеррей» и «Ривьера», проинформируем о преимуществах того или иного покрытия, а также при необходимости поможем Вам с выбором. И все это совершенно бесплатно! Обращайтесь к нам, мы будем рады сотрудничеству с Вами!

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
